三菱FX5Uplc遠程調試辦法
調試準備:
需要準備的材料:HINET邊緣計算網關、現場安裝三菱FX5UPLC、網線、電腦安裝GXWorks 3軟件等;
網關和PLC的連接方式:網關LAN口直接和PLC網線連接;
PLC和網關的IP地址以及現場聯網條件說明:
三菱FX5U的IP:192.168.3.250
網關LAN口IP:192.168.3.11
現場聯網方式:WIFI
測試需要達到的目的:通過本地電腦上的GXWorks3軟件實現對遠端現場三菱FX5UPLC程序的上下載以及更新操作。

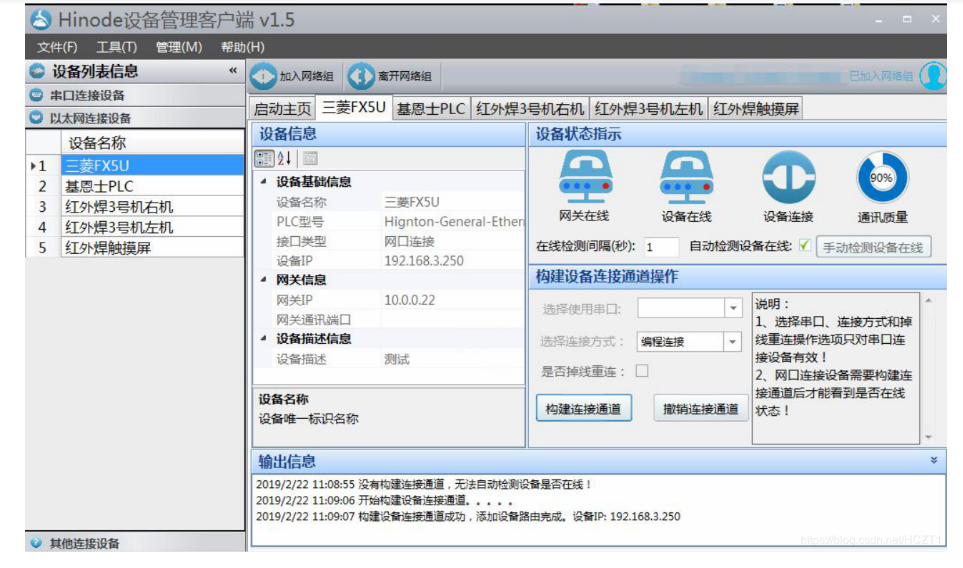

客戶端正常上線,網關及設備圖標上線,指示燈亮,如圖,最小化窗口即可(不能關閉客戶端)。

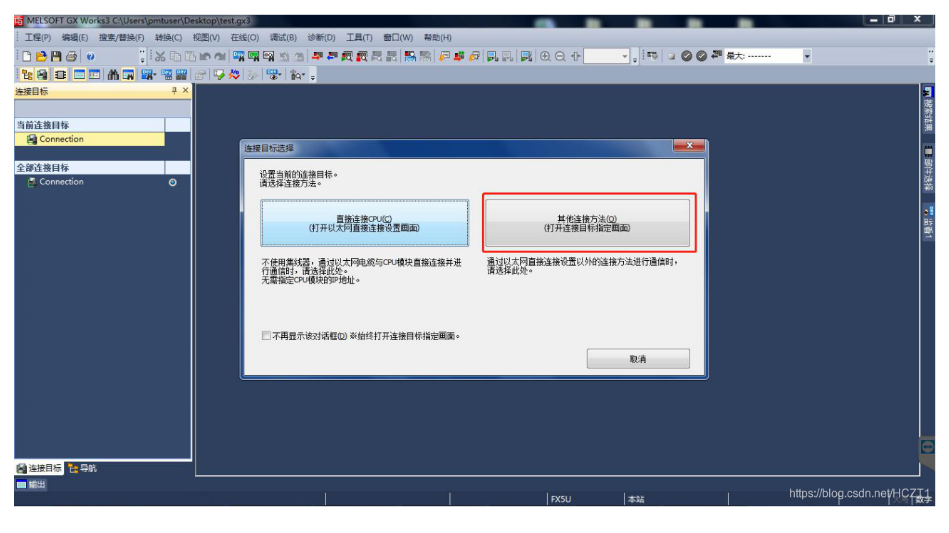

打開GXWORKS 3,點擊當前連接目標下的【Connetion】,連接目標選擇【其他連接方式】

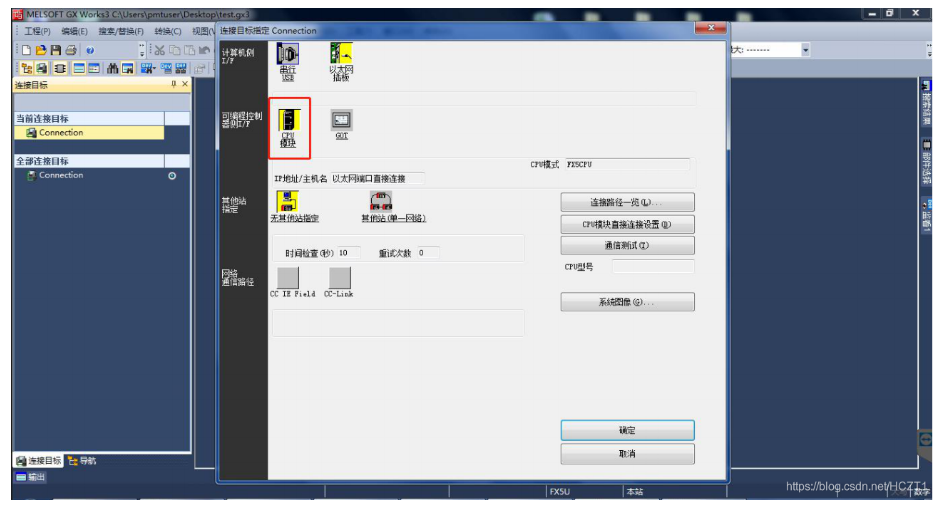

點擊【CPU】模塊。

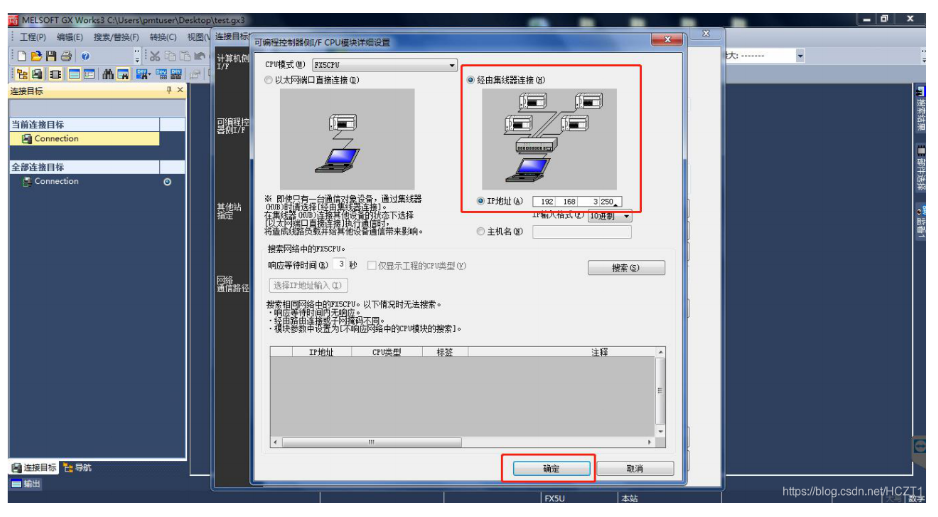

選擇【經由集線器連接】,輸入PLC的IP地址后點擊【確定】。

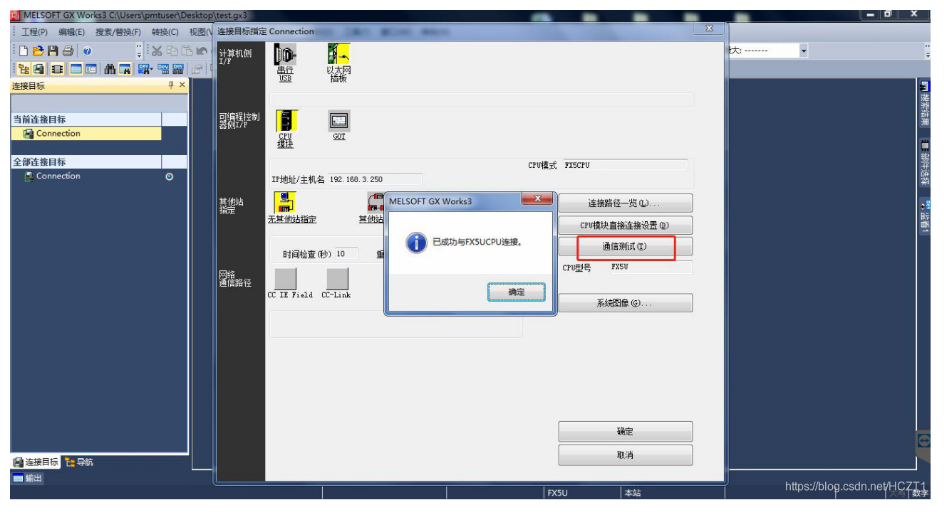

點擊【通信測試】,提示“已成功與FX5UCPU連接”。

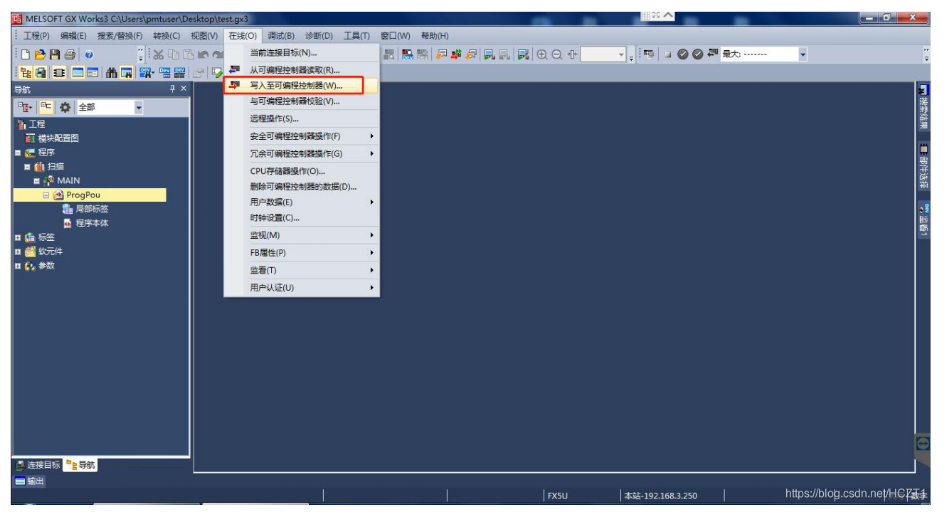

點擊【在線】下的【寫入至可編程控制器】。

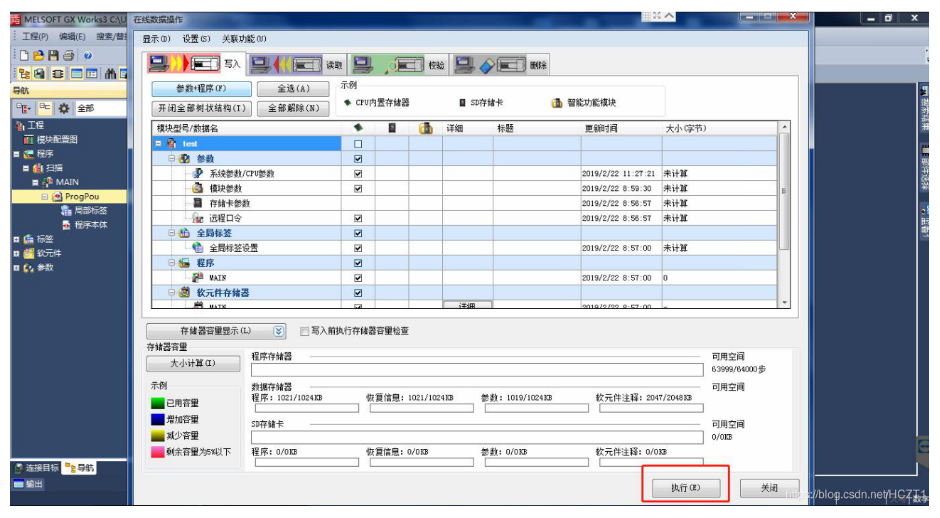

點擊【執行】。

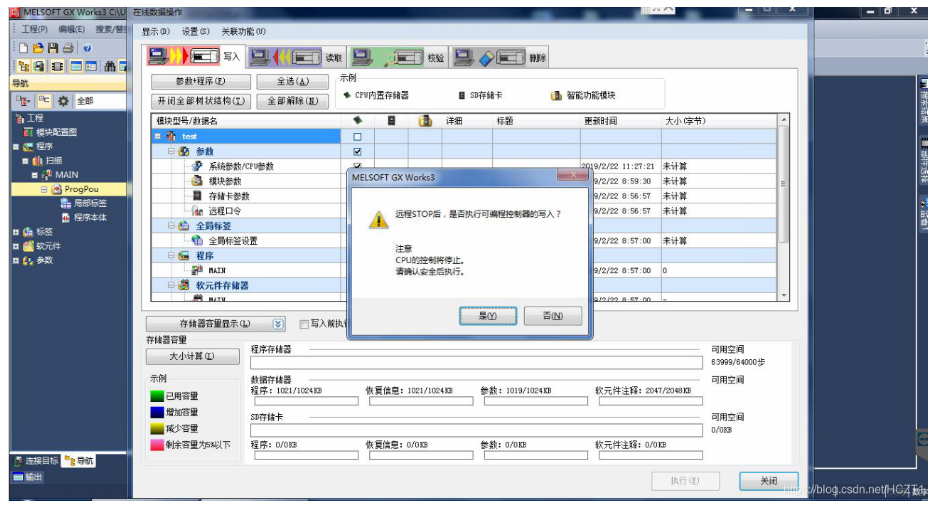

提示是否執行可編程控制器的寫入,點擊【是】。

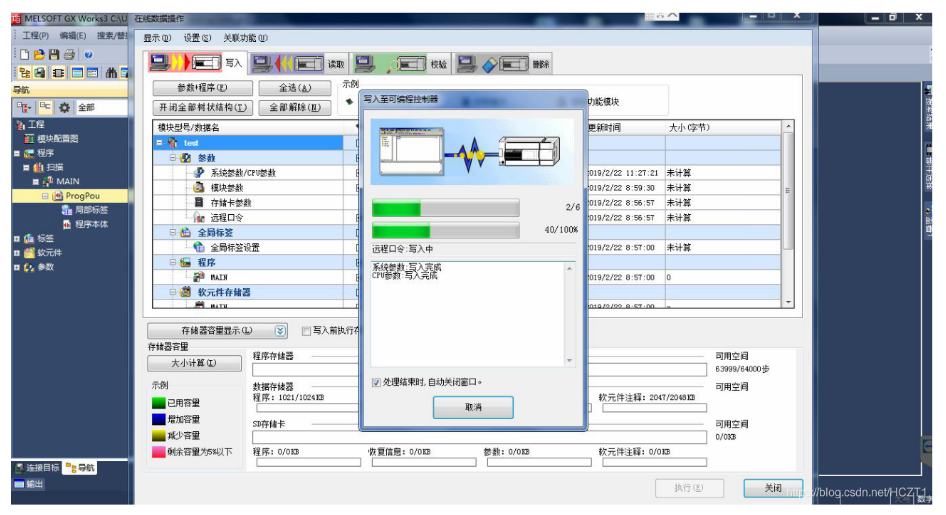

寫入中。

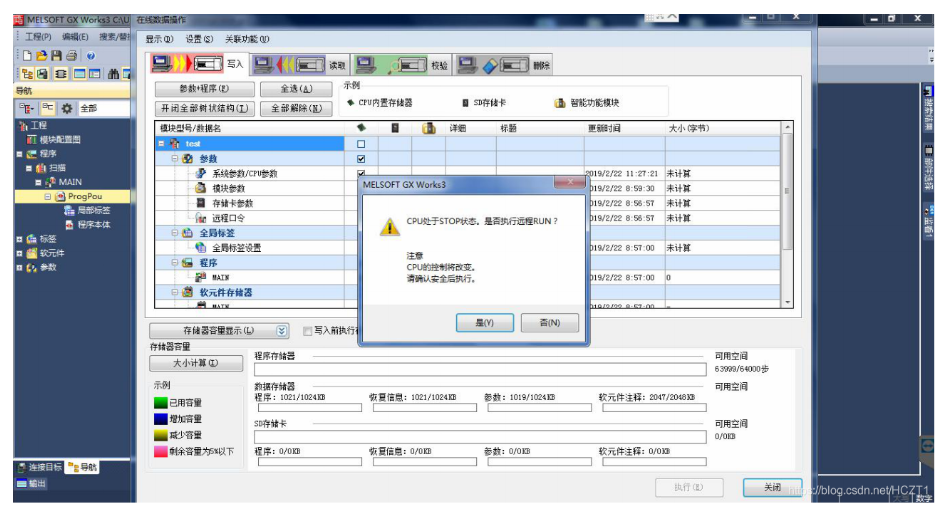

提示是否執行遠程RUN,點擊【是】。

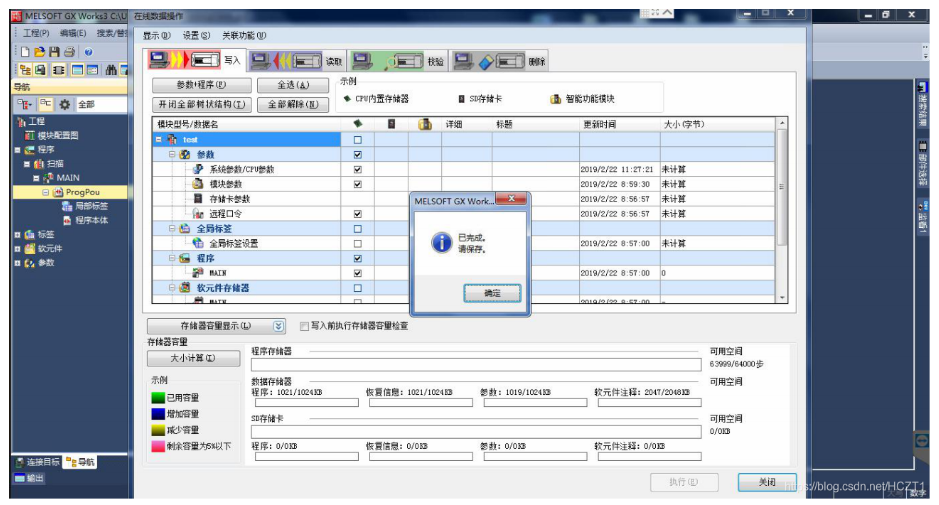

完成
