PLC(可編程邏輯控制器) 基本結構介紹
可編程邏輯控制器是種專門為在工業環境下應用而設計的數字運算操作電子系統。它采用一種可編程的存儲器，在其內部存儲執行邏輯運算、順序控制、定時、計數和算術運算等操作的指令，通過數字式或模擬式的輸入輸出來控制各種類型的機械設備或生產過程。

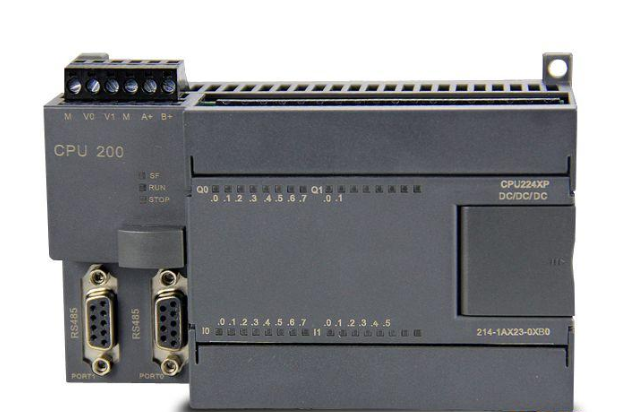

PLC(可編程邏輯控制器)基本結構

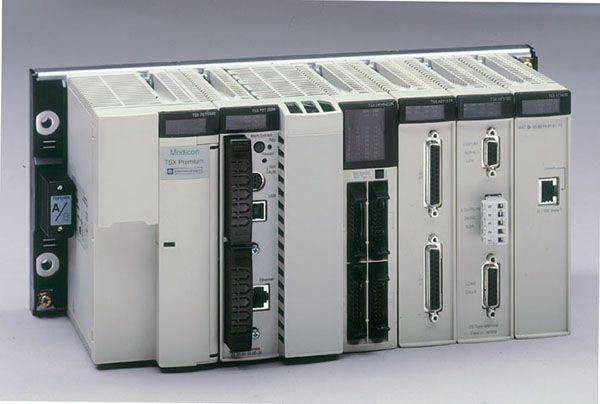

可編程邏輯控制器實質是一種專用于工業控制的計算機，其硬件結構基本上與微型計算機相同，基本構成為：
1、電源
電源用于將交流電轉換成PLC內部所需的直流電j目前大部分PLC采用開關式穩壓電源供電。
2、中央處理單元(CPU)
中央處理器是PLC的控制中樞，也是PLC的核心部件，其性能決定了PLC的性能。 中央處理器由控制器、運算器和寄存器組成，這些電路都集中在一塊芯片上，通過地址總線、控制總線與存儲器的輸入/輸出接口電路相連。中央處理器的作用是處理和運行用戶程序，進行邏輯和數學運算，控制整個系統使之協調。
3、輸出單元
輸出單元也是PLC與被控沒備之間的連接部件，它的作用是把PLC的輸出信號傳送給被控設備，即將中央處理器送出的弱電信號轉換成電平信號，驅動被控設備的執行元件。輸出的類型有繼電器輸出、晶體管輸出、晶閘門輸出。
PLC除上述幾部分外，根據機型的不同還有多種外部設備，其作用是幫助編程、實現監控以及網絡通信。常用的外部設備有編程器、打印機、盒式磁帶錄音機、計算機等。

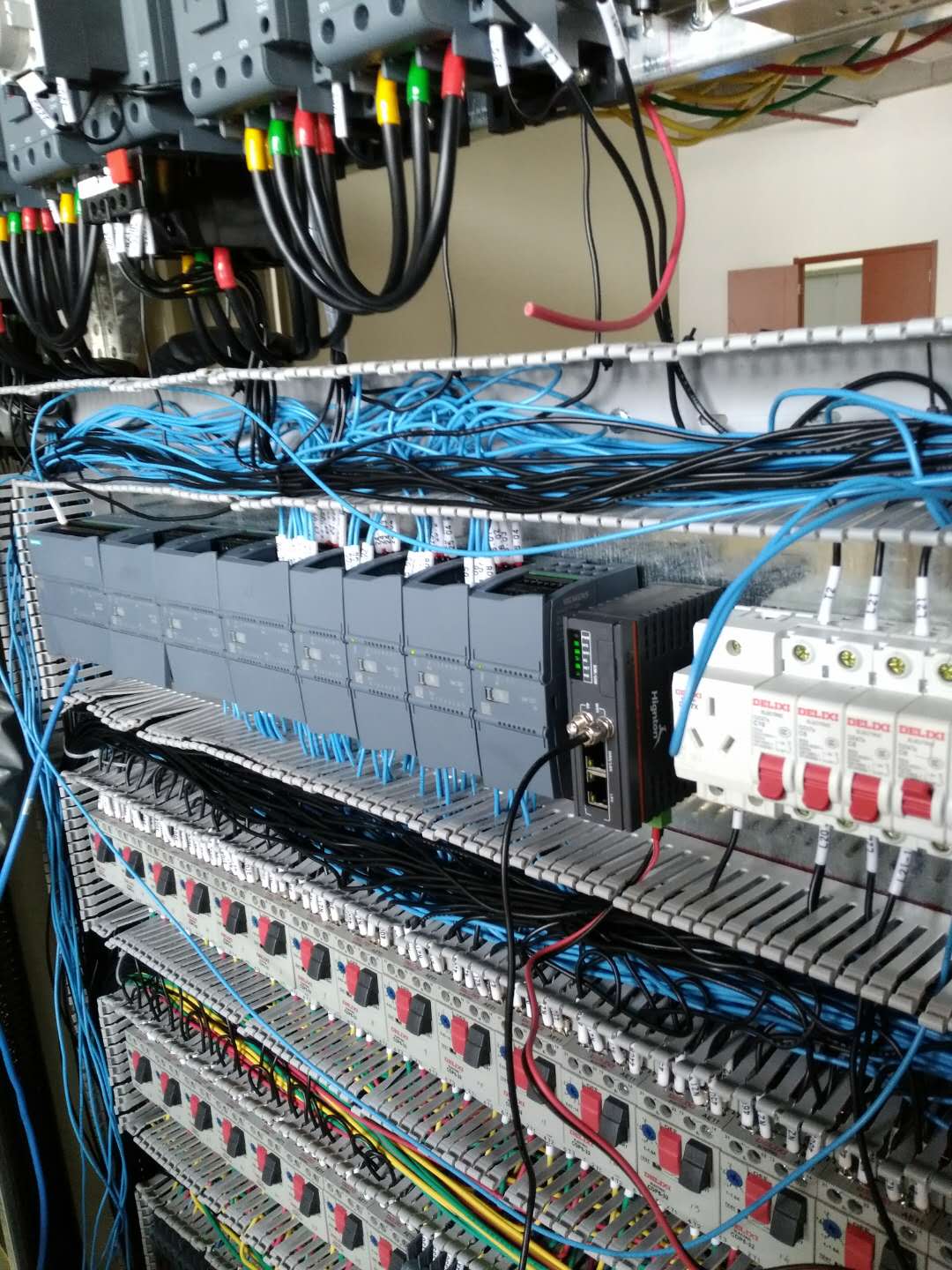

plc連接plc智能網關
4、輸入單元
輸入單元是PLC與被控設備相連的輸入接口，是信號進入PLC的橋梁，它的作用是接收主令元件、檢測元件傳來的信號。輸入的類型有直流輸入、交流輸入、交直流輸入。
5、 存儲器
存儲器是具有記憶功能的半導體電路，它的作用是存放系統程序、用戶程序、邏輯變量和其他一些信息。其中系統程序是控制PLC實現各種功能的程序，由PLC生產廠家編寫，并固化到只讀存儲器(ROM)中，用戶不能訪問。

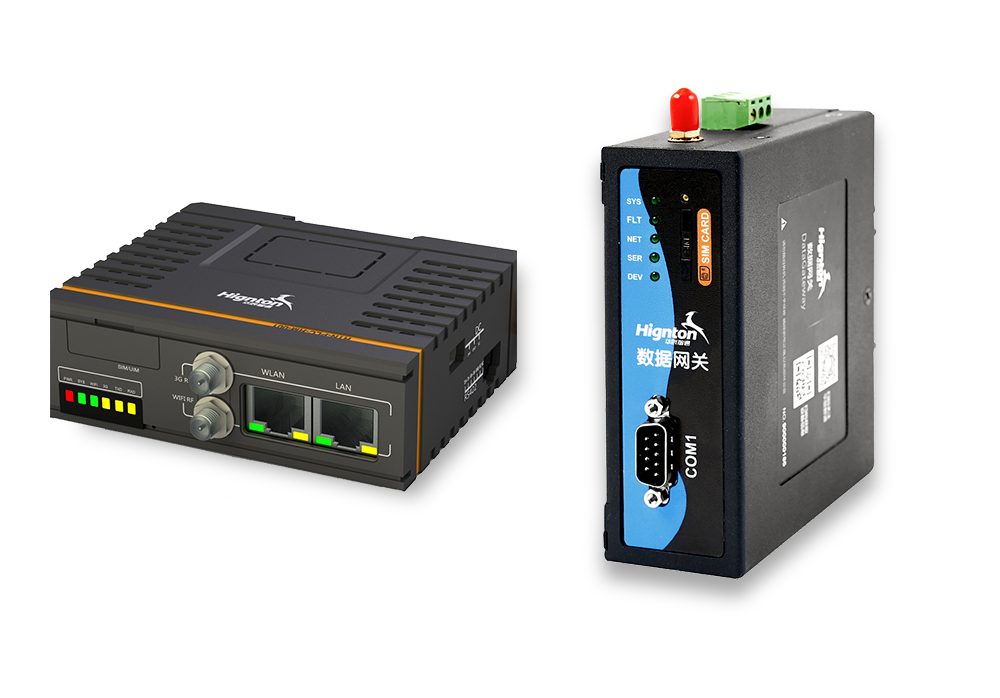

6、plc智能網關介紹
華辰智通HINET
工業智能網關是一個集成多種互聯網通訊技術，面向工業領域的設備通訊終端產品。支持4G、WIFI、以太網等多種互聯網接入方式。
1、 實現工業現場設備遠程控制；
2、 實現設備固件遠程升級，程序上下載，可靈活接入各種設備管理平臺；
3、 實現工業現場觸摸屏遠程控制和組態畫面遠程映射；
4、 可同時與多臺PLC或觸摸屏遠程通訊；
5、實現西門子、三菱、歐姆龍、施耐德、臺達、匯川、和利時、松下、永宏、海為和 MODBUS 系列等PLC等主流協議硬件解析；
6、 實現
PLC遠程監控，PLC遠程編程，PLC遠程調試，PLC遠程上下載，PLC遠程控制，PLC數據采集，PLC遠程通訊；
華辰智通-專注工業設備數據遠程采集，PLC遠程編程，plc遠程控制，工業智能網關以及中國
工業互聯網大數據云平臺建設！提供設備運維&工業物聯網整體解決方案，歡迎咨詢！
