plc數字量和模擬量輸入模塊的區別是什么?一般來說我們把模擬量模塊分為三種的:一是模擬量輸入模塊、二是模擬量輸出模塊、三是模擬量輸入/輸出模塊。那數字量輸入模塊跟模擬量輸入模塊有什么區別呢?
一:PLC模擬量輸入模塊(模擬量輸入模塊)又稱A/D模塊,將現場由傳感器檢測而產生的連續的模擬量信號轉換成PLC的CPU可以接收的數字量,一般多為12位二進制數,數字量位數越多的模塊,分辨率就越高。
二:PLC模擬量輸出模塊。模擬量輸出模塊又稱為D/A模塊,把PLC的CPU送往模擬量輸出模塊的數字量轉換成外部設備可以接收的模擬量(電壓或電流)。模擬量輸出模塊所接收的數字信號一般多為12位二進制數,數字量位數越多的模塊,分辨率就越高。而數字量模塊就是檢測外部開關量輸入的狀態。

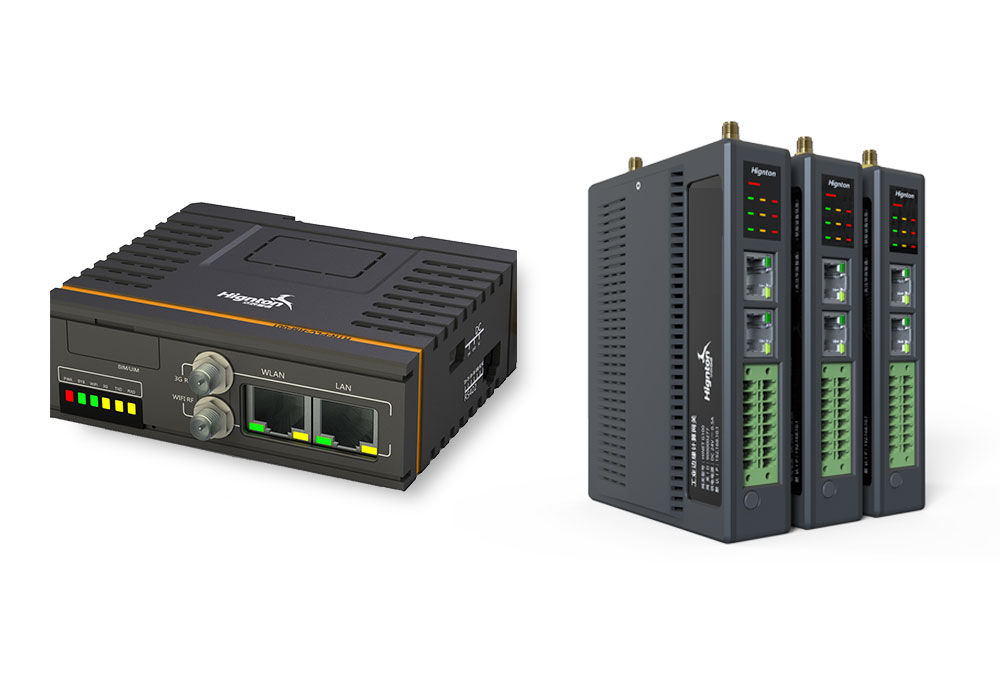

plc數據采集網關
三:數字量輸入輸出信號就是開關量信號,0或者1,模擬量信號,有2種,電壓或者電流信號 ,一般是變送器傳過來的信號,比如用壓力變器檢測水管壓力,它會輸出一個模擬信號4-20ma 或者 0-10V的信號給PLC,PLC來進行數據處理,這便是數字量輸入模塊跟模擬量輸入模塊的區別了。
在輸入采樣階段,PLC以掃描方式依次地讀入所有輸入狀態和數據,并將它們存入I/O映象區中的相應得單元內。輸入采樣結束后,轉入用戶程序執行和輸出刷新階段。在這兩個階段中,即使輸入狀態和數據發生變化,I/O映象區中的相應單元的狀態和數據也不會改變。因此,如果輸入是脈沖信號,則該脈沖信號的寬度必須大于一個掃描周期,才能保證在任何情況下,該輸入均能被讀入。

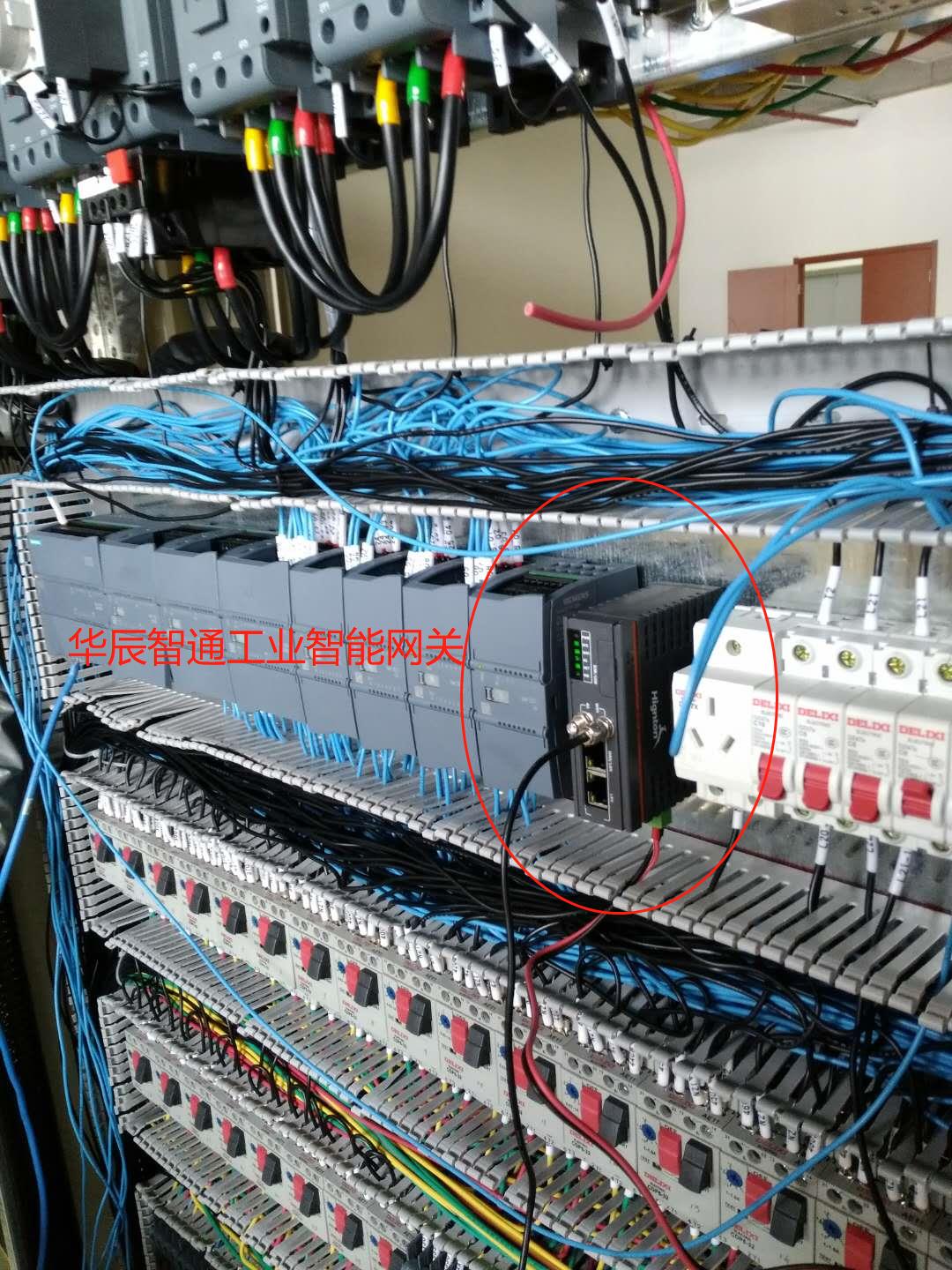

plc數據采集網關(plc數據采集模塊)
開關量的采集,通過PLC輸入模塊實現,一般都是直流24V輸入,PLC提供一個公共點,或正或負,再將這個公共點接入限位開關等設備中,當限位閉合時,形成通路,將信號引入PLC輸入點,此時PLC里面這個輸入點就通了,可以在編程時使用,具體為什么輸入點得電里面就狀態就通,就是PLC本身功能,不用你管。
模擬理的采集,通過模擬量模塊,A/D(模擬量/數字量)模塊,可以將外面的重量信號,溫度信號、壓力信號等引入,A/D模塊能接受的信號是0-10V,0-5V,-5-5V電壓信號及0-20MA,4-20MA電流信號,如果終端采集模塊得到的信號不是這些標準信號,還要通過變送器轉換一下,標準信號進入A/D模塊后,就會由A/D轉換成數字,具體范圍是多少不同PLC不一樣,這些轉換后的數字量,可由程序使用,進行轉換,處理,最后得到所需要的數據顯示出來。
