隨著工業的發展，PLC聯網進行遠程監控、遠程運維的需求越來越多，通常是通過PLC的通信口外接一個聯網模塊來實現。很多企業自動化產品與非標自動化產品安裝現場地處偏僻，沒有網絡怎么辦？隨著本地通信控制的局限性，遠程控制聯網通信，采用有線和無線的方式慢慢的進入主流。以太網口通信和無線網絡通信慢慢的在PLC遠程控制取代了原有的本地串口或總線方式控制。
西門子自動化控制系統在工業控制市場應用相當廣泛。老的控制系統在構建初期并沒有考慮到現在的信息化聯網需求，因此絕大多數系統并沒有集成工業以太網通訊接口。
那要實現老的設備數據采集并與第三方平臺進行數據對接我們?cè)撛趺纯焖俦憬莸膶?shí)現呢?
為了解決這個現實的問題華辰智通推出了以下解決方案：
在不需要修改S7-200/300/400 PLC現有通訊的環境下，實現PLC可擴展出以太網口進行通訊。
內置高度優化的OPCUA服務器:支持多種工業設備控制系統數據采集（讀寫訪問）多種數據上傳方式：
1）MQTT協議消息發布服務與第三方平臺實現數據交互
2）MySQL/SQL Server數據存儲到第三方服務平臺
3）數據庫網絡同步功能：支持MySQL/SQL Server數據庫斷點同步
如何選擇聯網模塊進行plc遠程監控呢？
假如：一臺或多臺設備分布在不同的地區或國外，如果要對其PLC、HMI等自控產品進行遠程控制、調試和維護?設備廠商或系統服務商如何操作？如何實現減少人力出差成本，就能有效對遠在千里之外的現場進步管控？如何能夠?qū)崿F(xiàn)PLC異地程序上下載？
這個問題困擾了很多工控人，對于不想出差的他們來說， 如果有一種快速經濟的方式實現程序遠程下載到異地的PLC里， 不但節省人力物力， 還可以讓工作變得輕松。下面介紹一種經濟實惠的PLC遠程模塊-華辰智通HiNET 工業智能網關，實現工業物聯網保障。 只需三個步驟就可以實現PLC程序異地下載。
依靠監控終端的step7、WINCC等編程或上位機軟件實現對遠程PLC的遠程編程、在線監控、在線仿真、數據遠程采集、設備遠程控制等功能。
二、硬件需求
1、PC 編程器
2、網線或4G網卡或無線路由器
3、HiNet工業智能網關
三、軟件需求
1、Hinode設備管理客戶端
2、編程軟件
四、設備連接說明
1、與串口PLC連接方式
如果是串口PLC，如三菱FX的RS422口、臺達ES2 PLC的RS232等可通過專用配置電纜，一端接入PLC的編程口，另一端接入HiNet網關的COM口；
2、與網口PLC連接方式
如果是網口PLC，則可通過普通網線，一端接入PLC的網絡口，另一端接入HiNet網關的LAN口；
3、與電腦連接對HiNet進行配置
如果需要對網關進行配置時，則可通過普通網線，一端接入電腦，一端接入HiNet網關的LAN口。
五、如何采集西門子PLC的數據的流程：

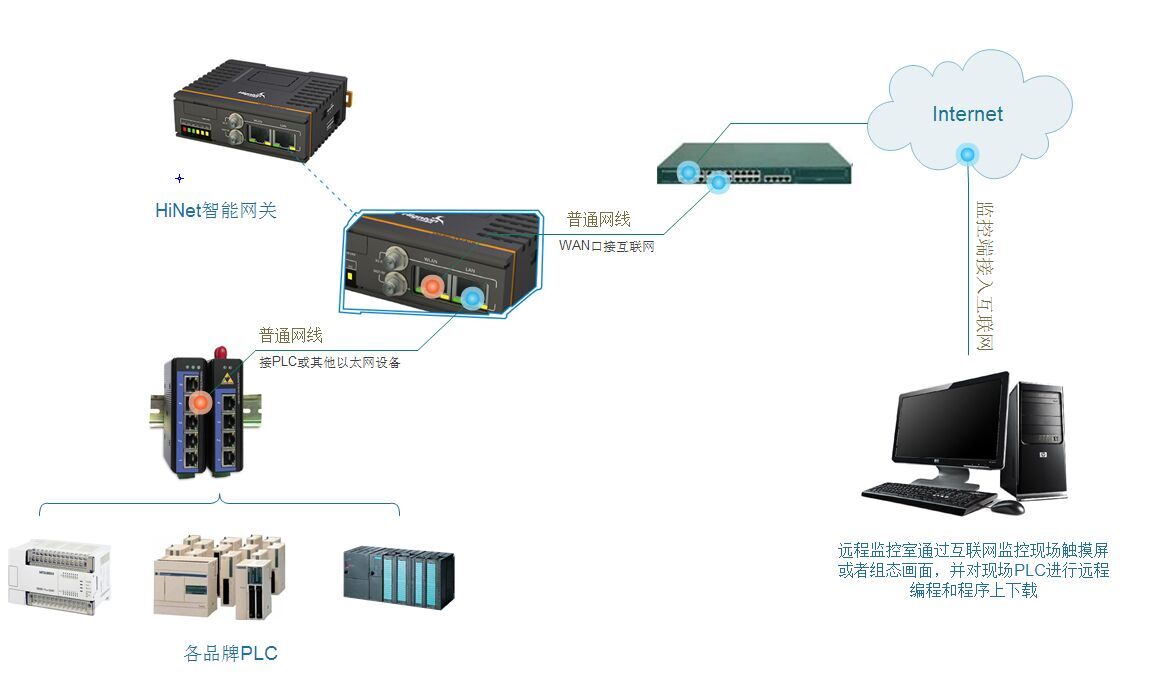

第一步：工業智能網關正常聯網，網關和PLC硬件連接
網關連接WIFI上網，西門子200 smart plc連接網關LAN口通信
華辰智通工業智能網關
第二步：進工業網關后臺，配置網關

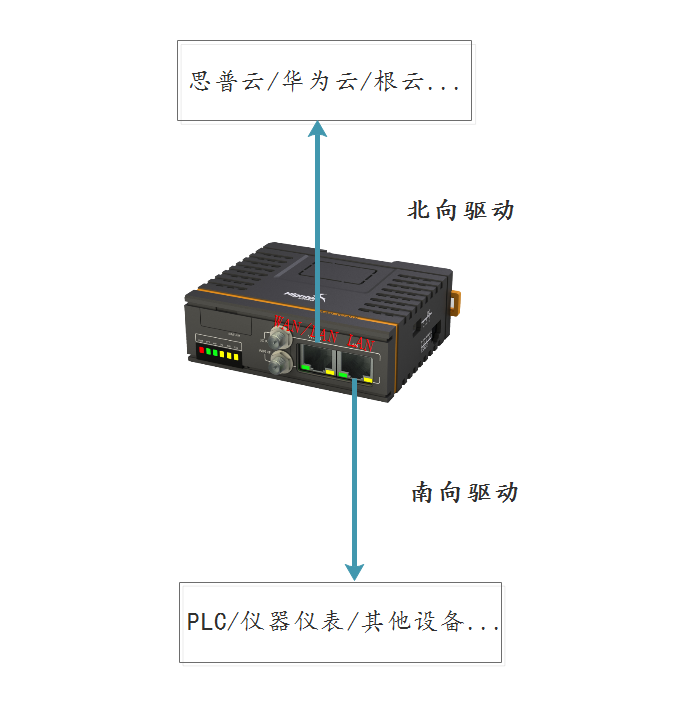

1、安裝驅動包（南向驅動）

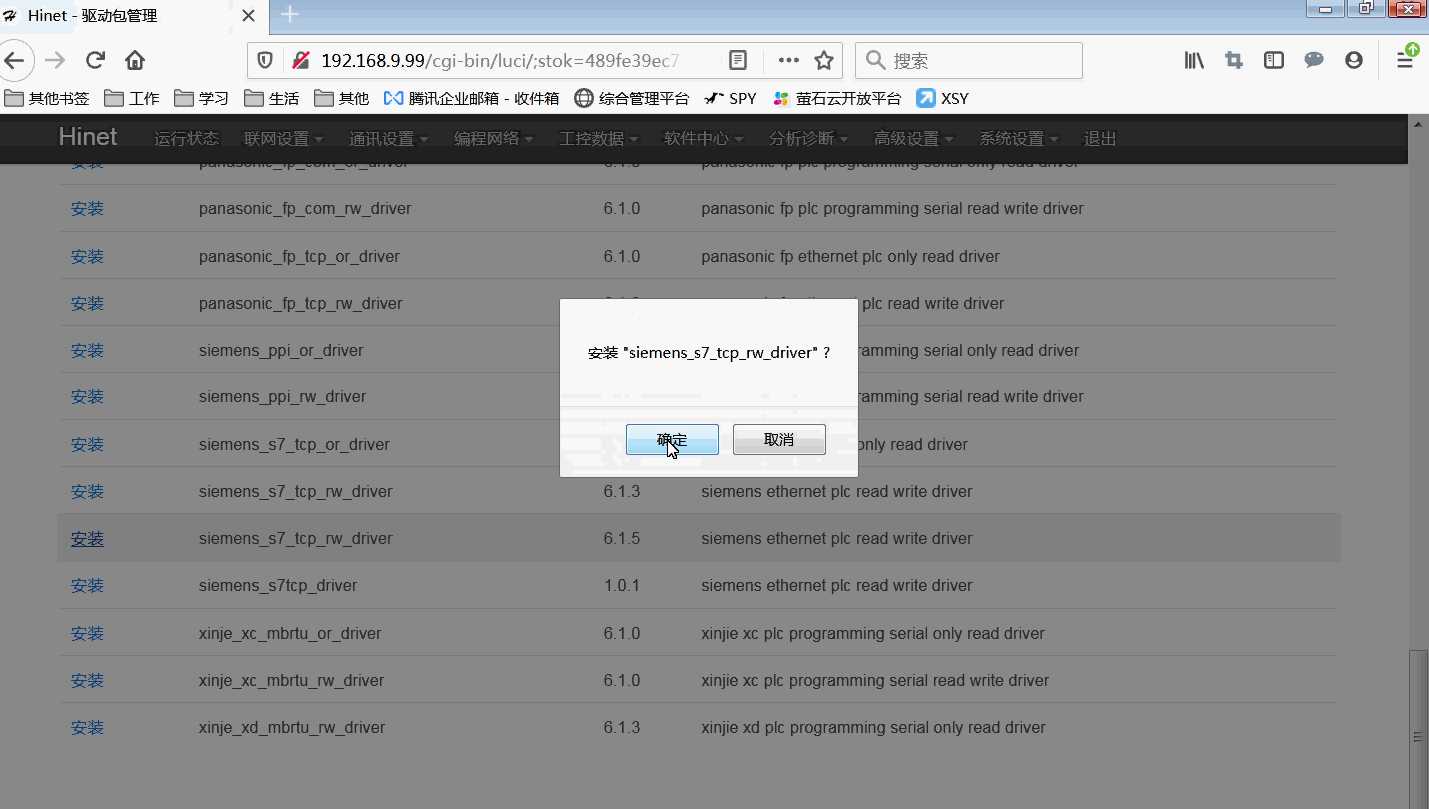

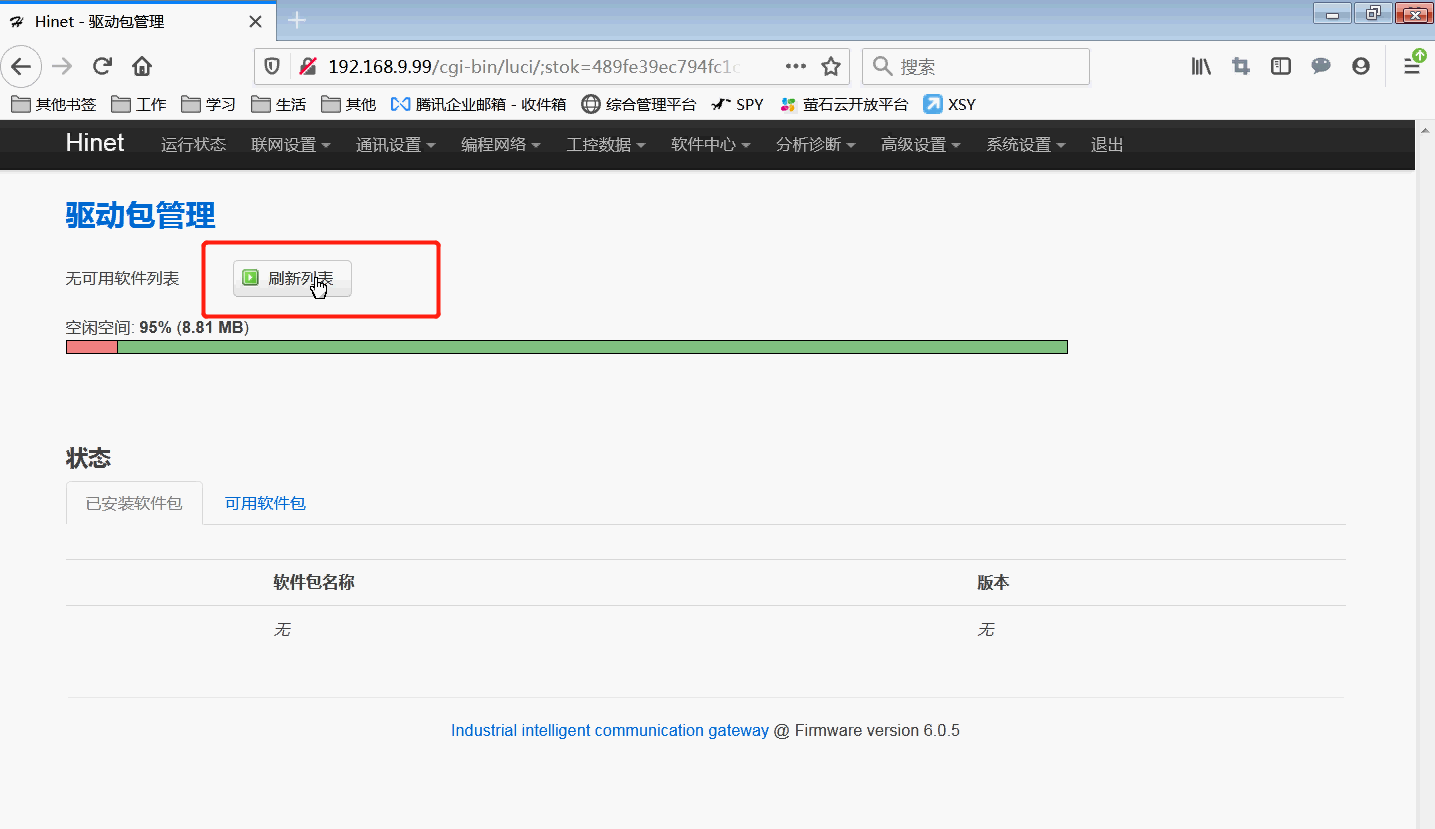

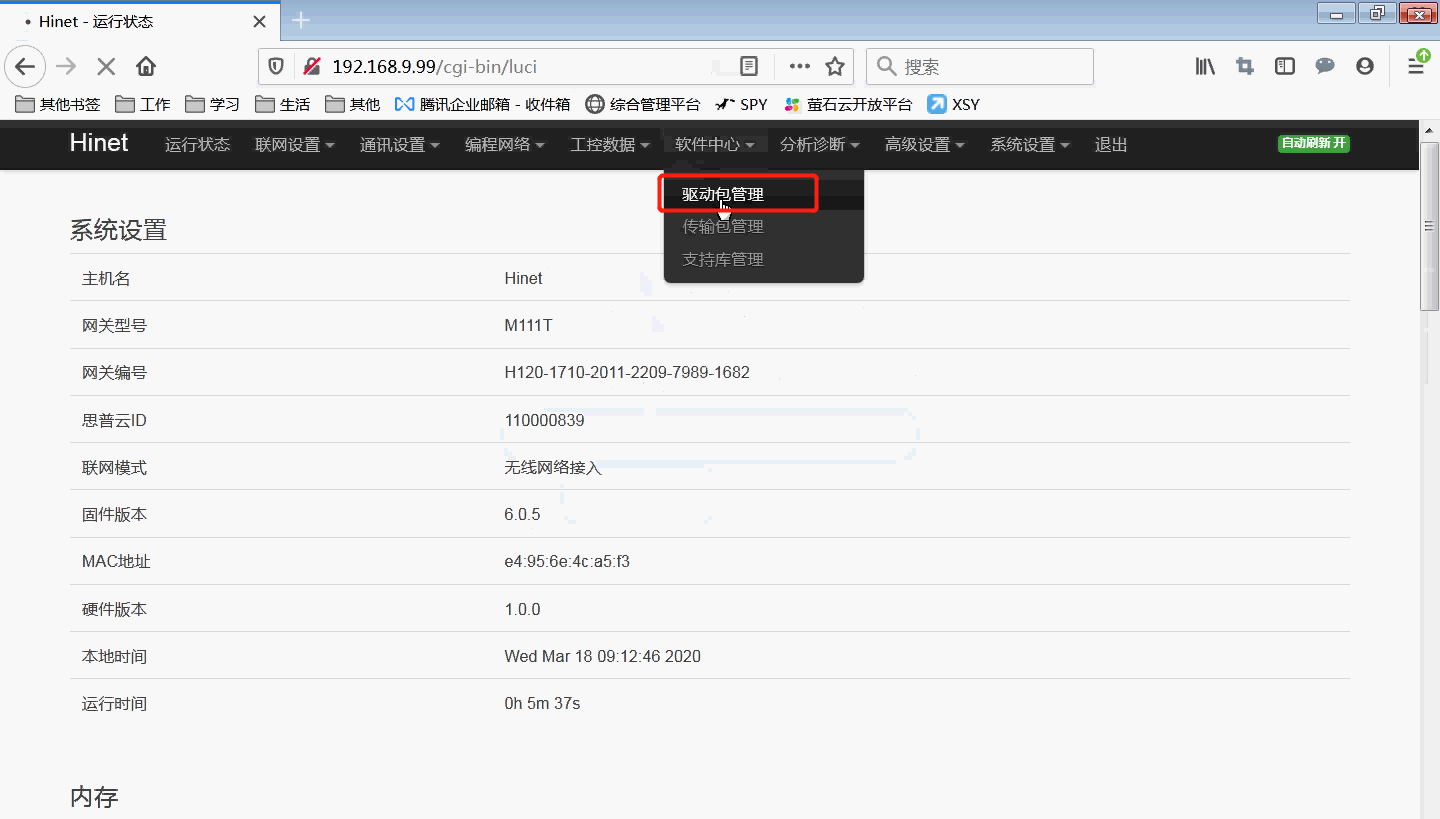

點擊“軟件中心-驅動包管理”，點擊【刷新列表】-【可用軟件包】，根據PLC安裝相應的驅動包，西門子200 smart plc選擇 siemens_s7_tcp_rw_driver最新版，點擊【安裝】。
注意：or為只讀，rw表示可讀可寫，需要遠程控制變量則選擇rw的驅動包
2、安裝傳輸包（北向驅動）

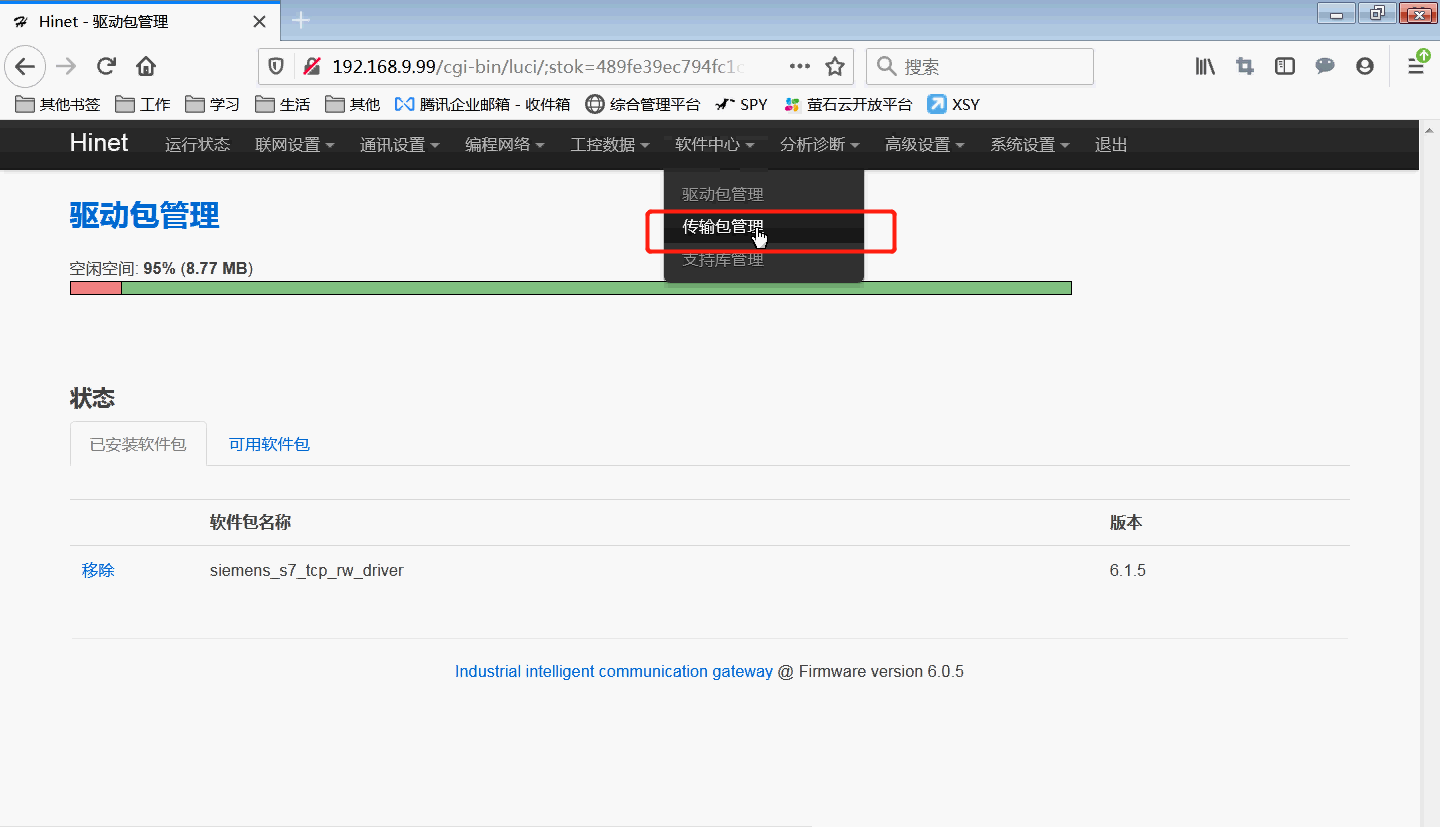

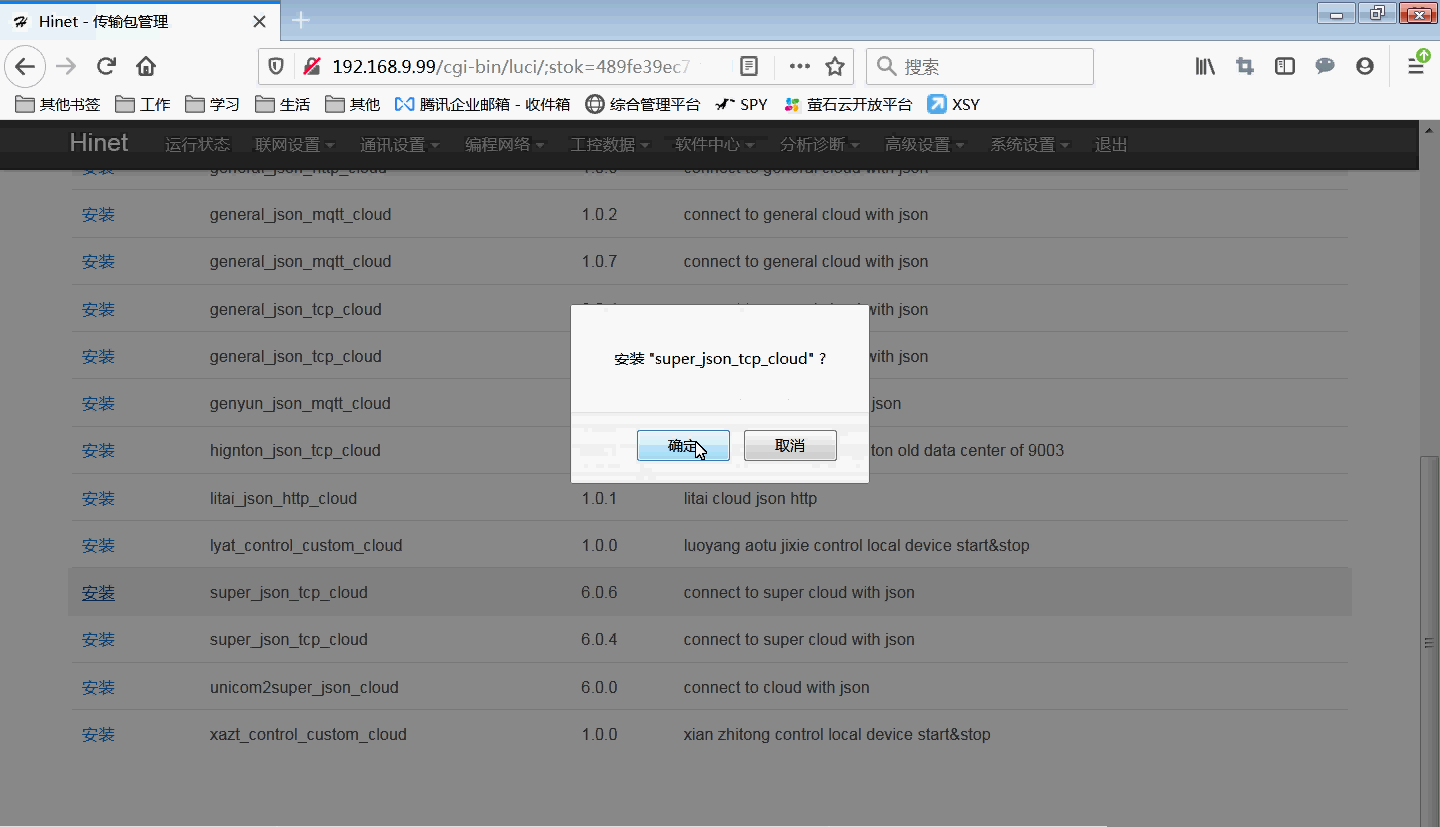

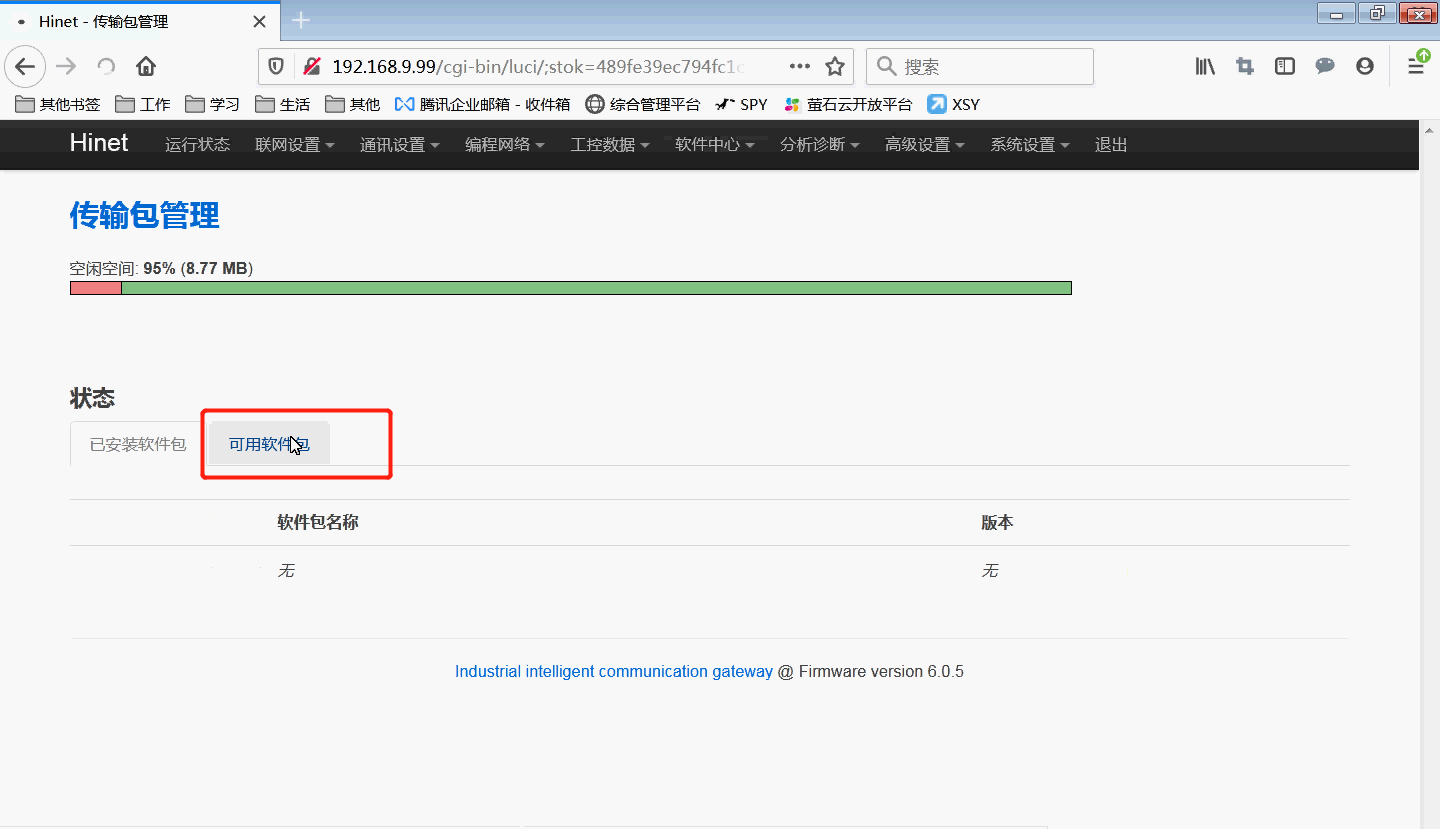

點擊“軟件中心-傳輸包管理”，點擊【可用軟件包】，選擇思普云傳輸包super_json_tcp_cloud最新版，點擊【安裝】。

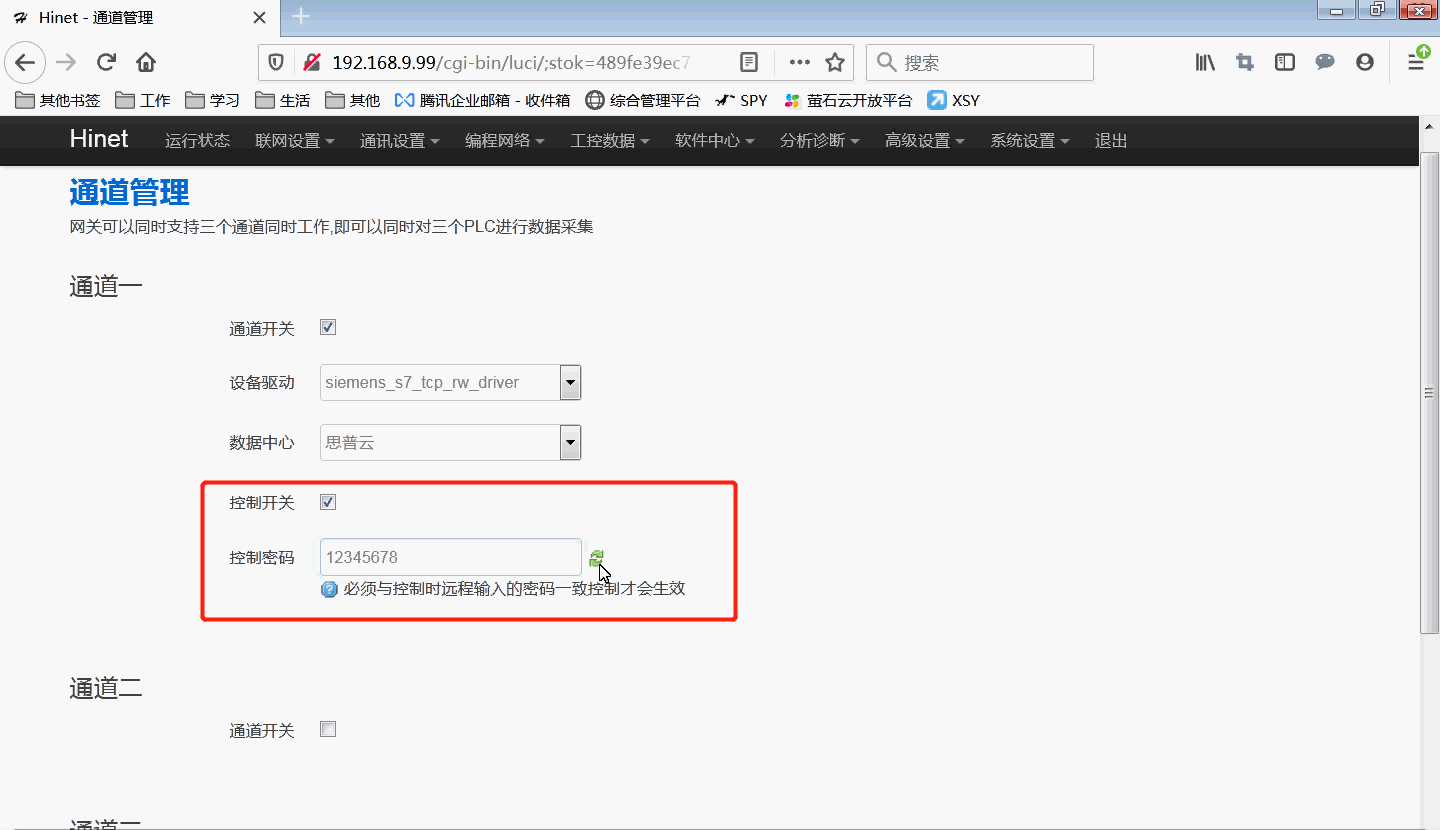

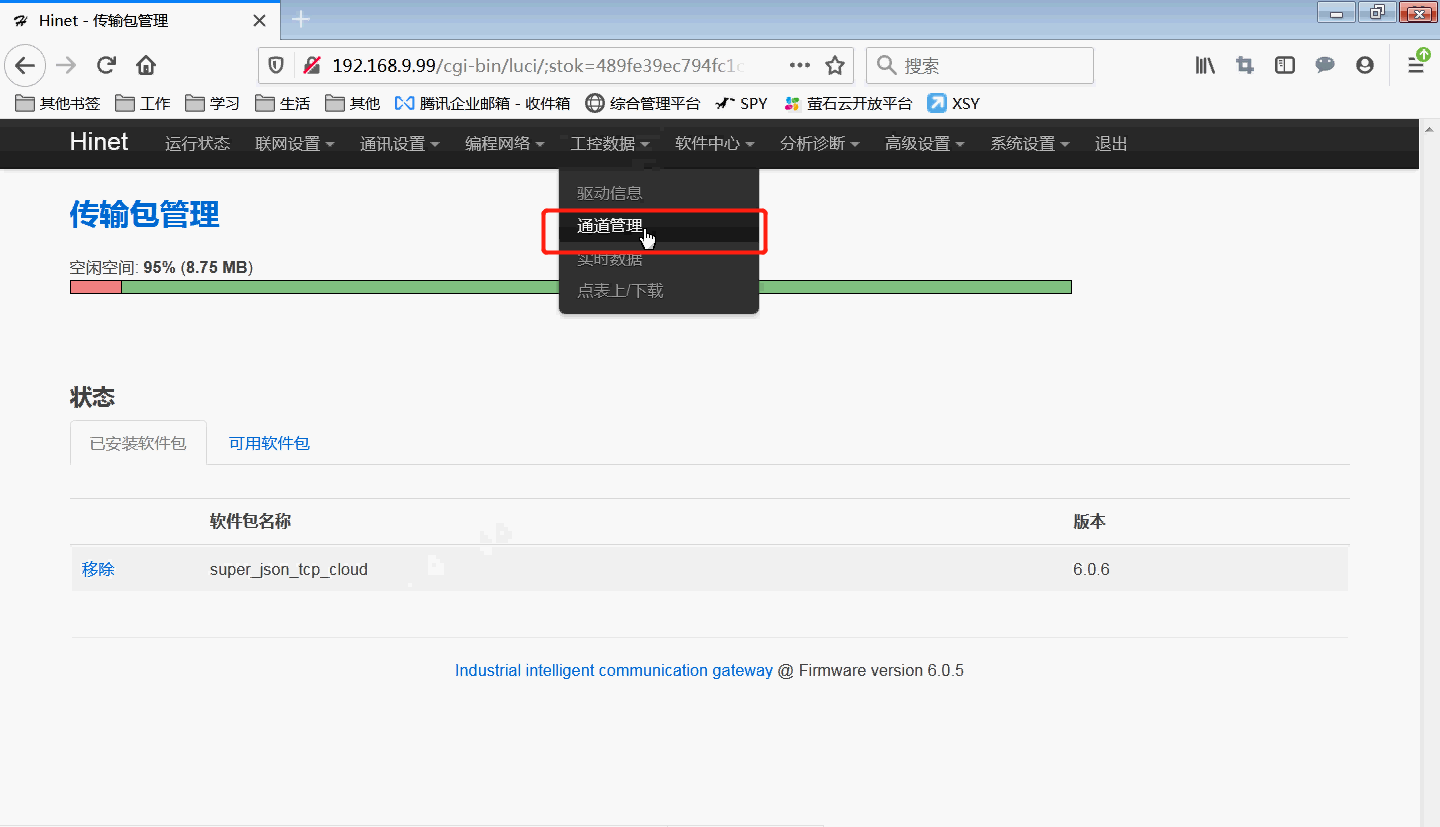

3、設置采集通道

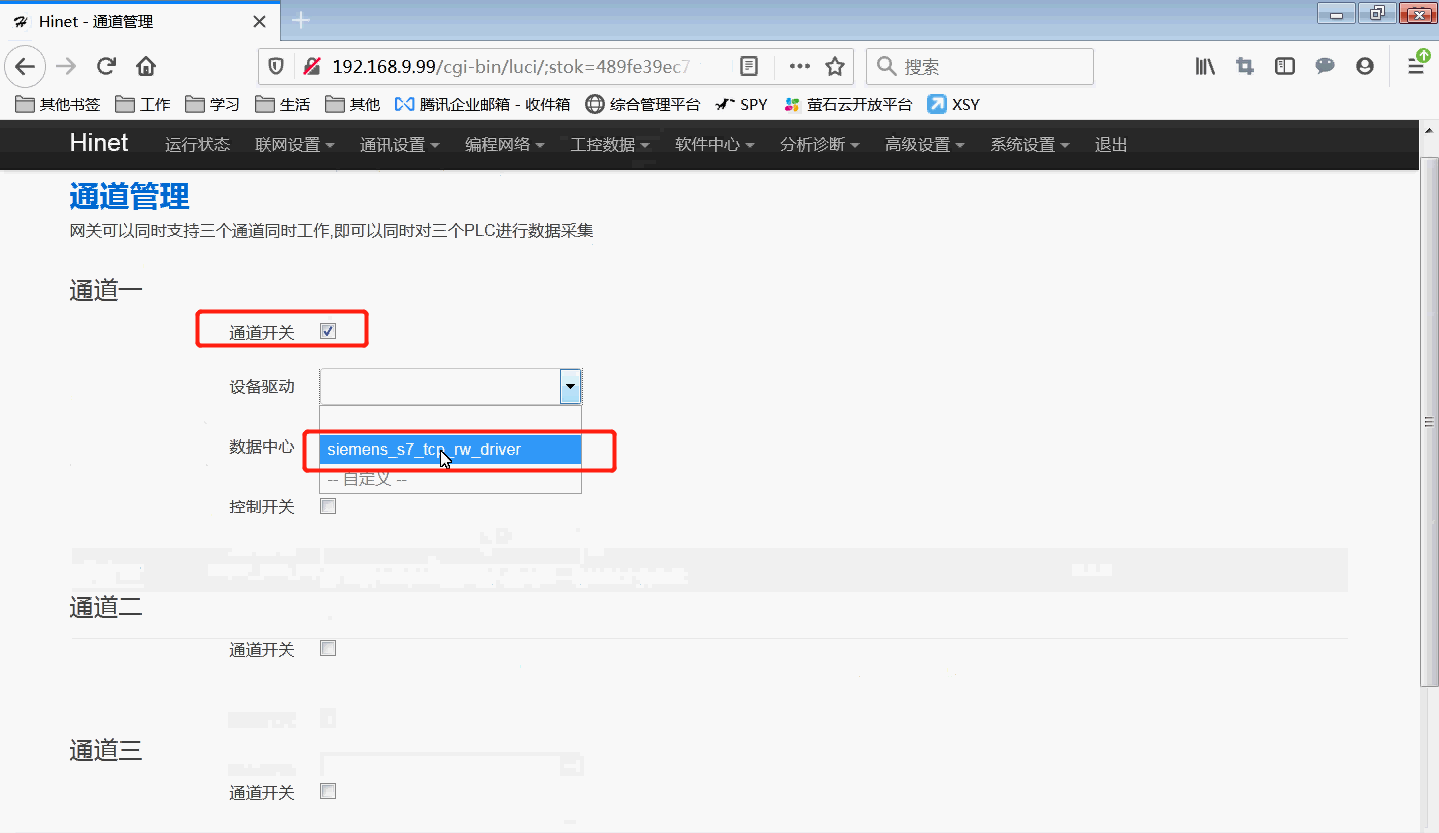

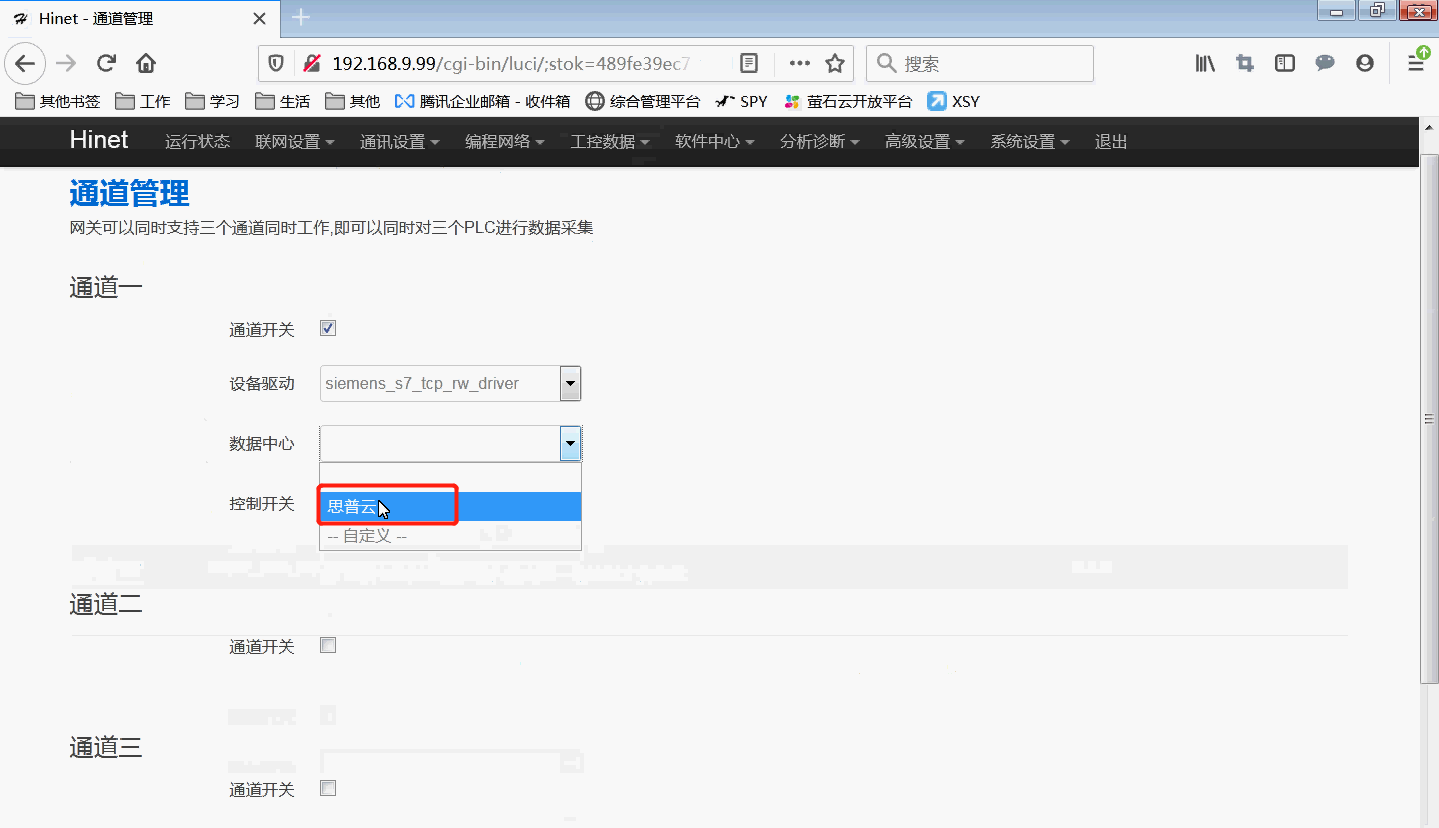

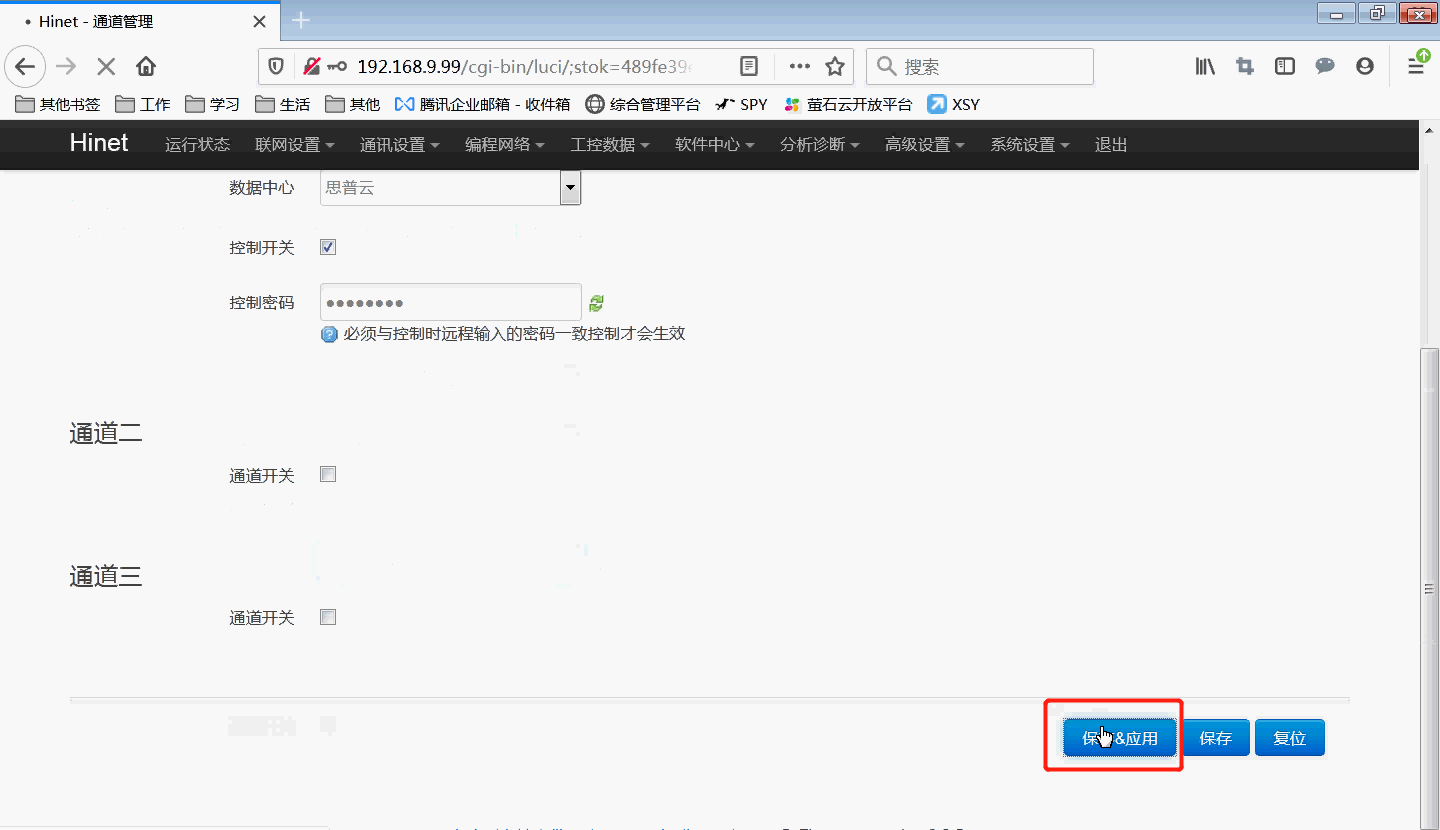

點擊“工控?cái)?shù)據-通道管理”，勾選通道開關，設備驅動選擇西門子驅動包super_json_tcp_cloud，數據中心選擇思普云（手動輸入無效）。如需遠程控制變量寫入，則勾選控制開關，設置遠程控制密碼。設置完成點擊【保存&應用】。
注意：遠程控制密碼必須為8位數

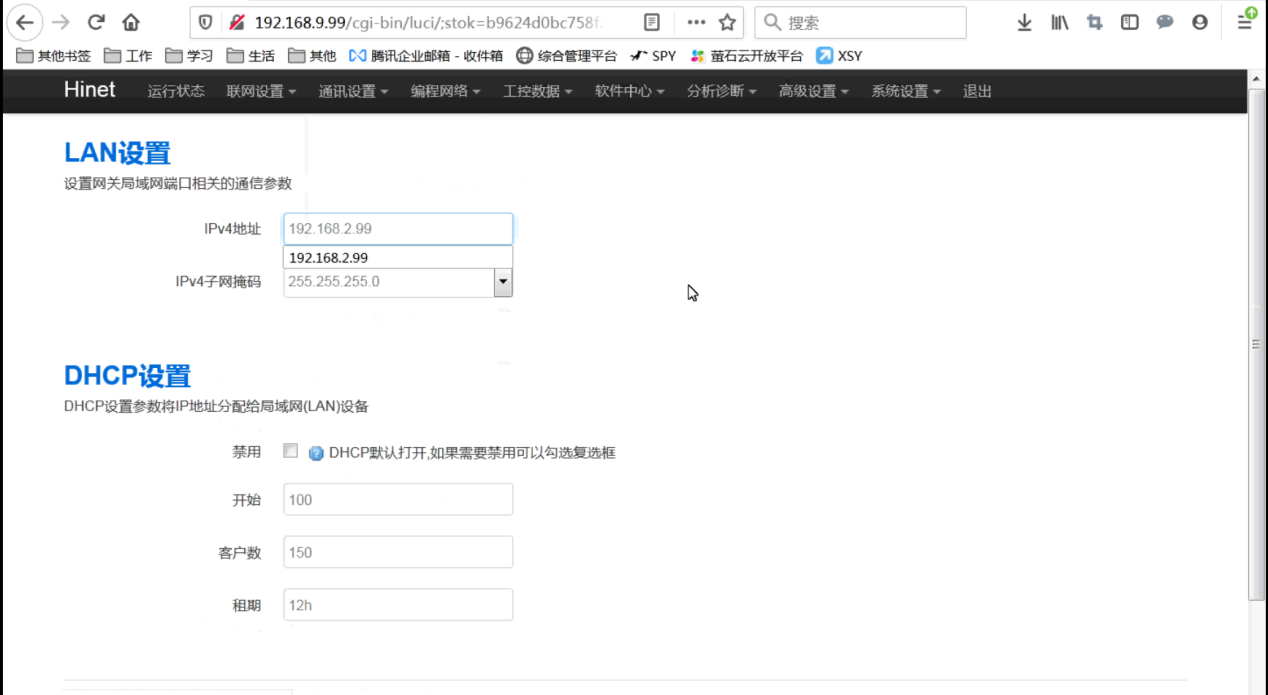

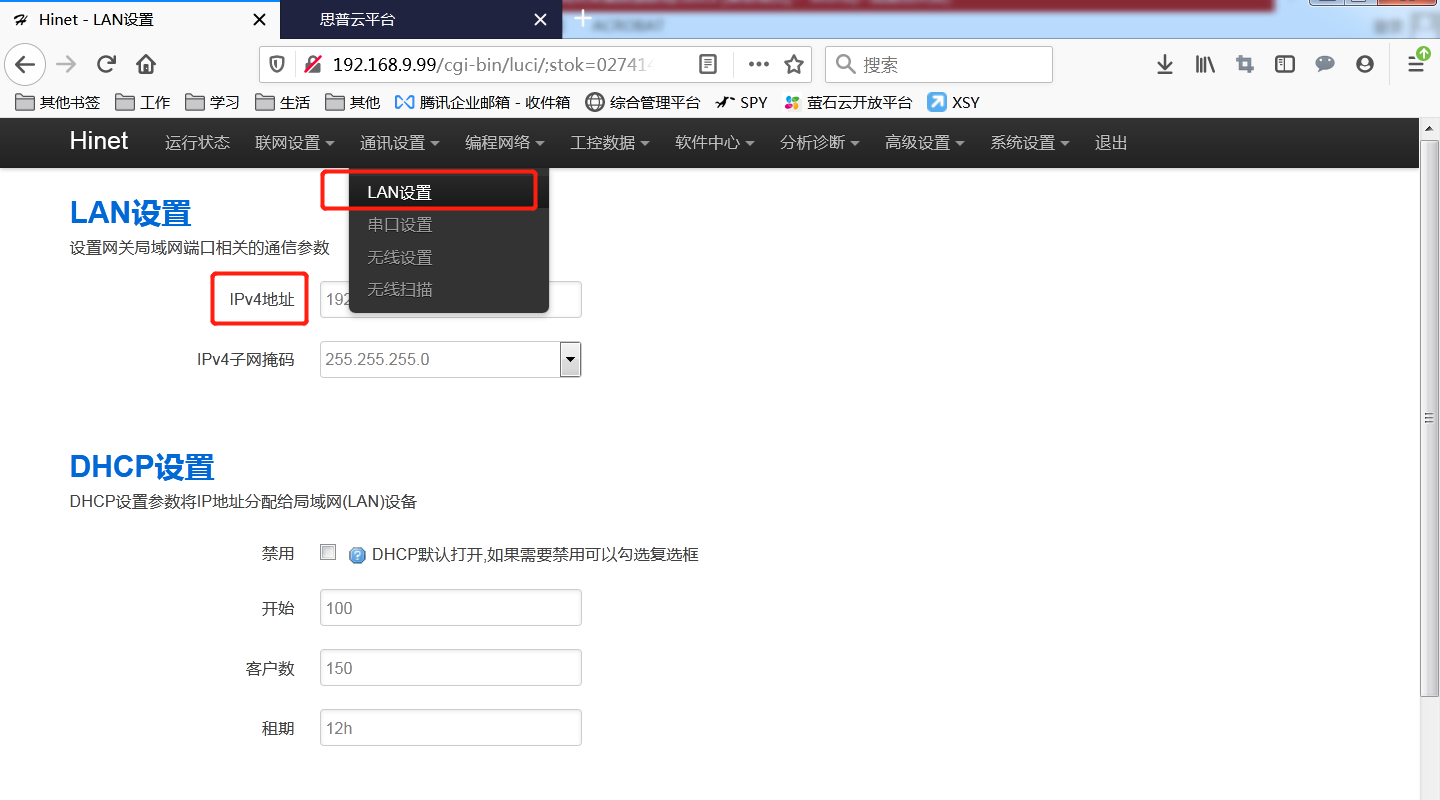

4、修改網關LAN口IP

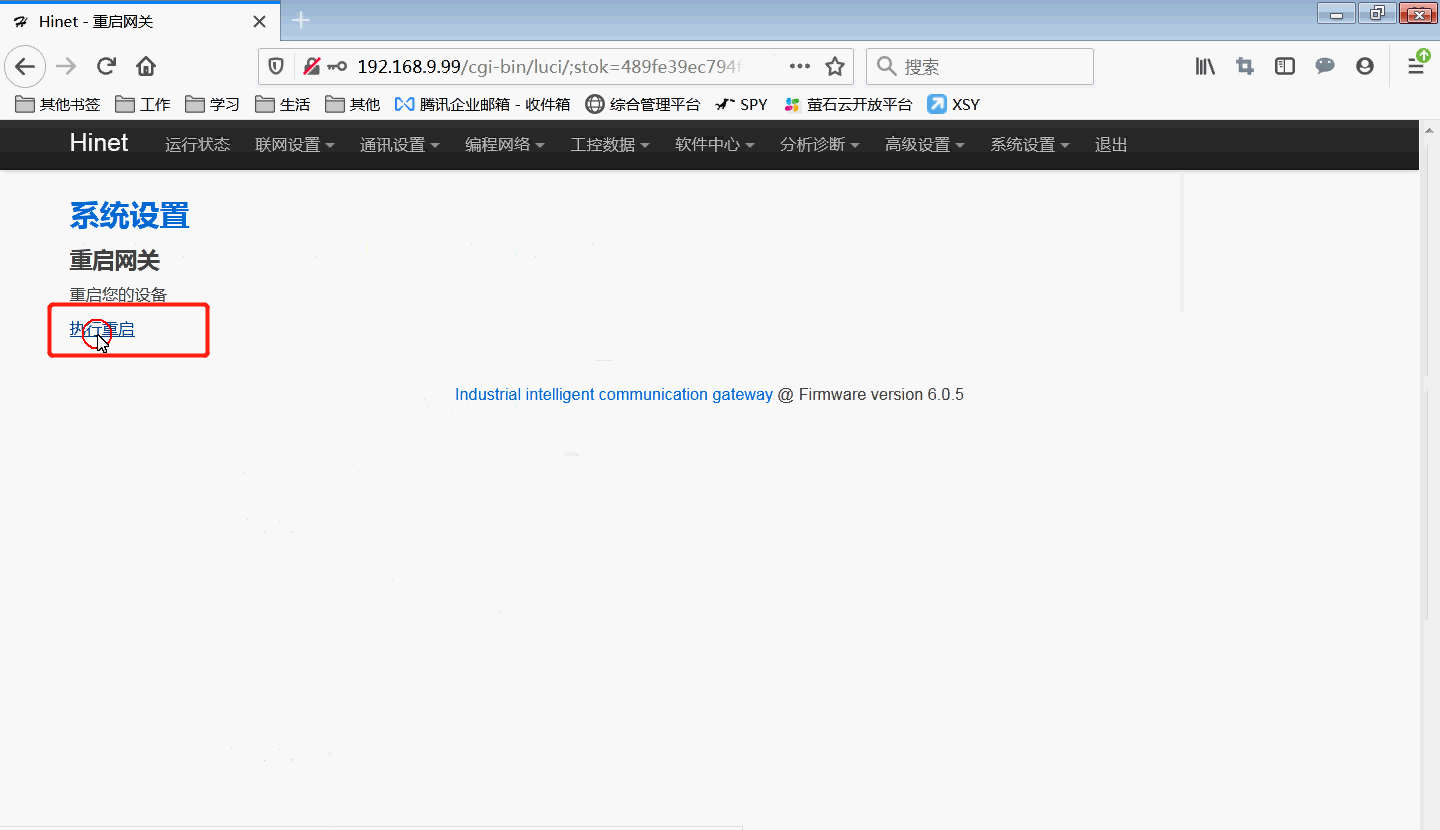

點擊【通訊設置】-【LAN設置 】，修改IPV4地址，網關IP需要與PLC IP在同網段，點擊【保存應用】。電腦需添加與網關同網段IP，返回網關后臺—【重啟網關】。
第三步：配置思普云

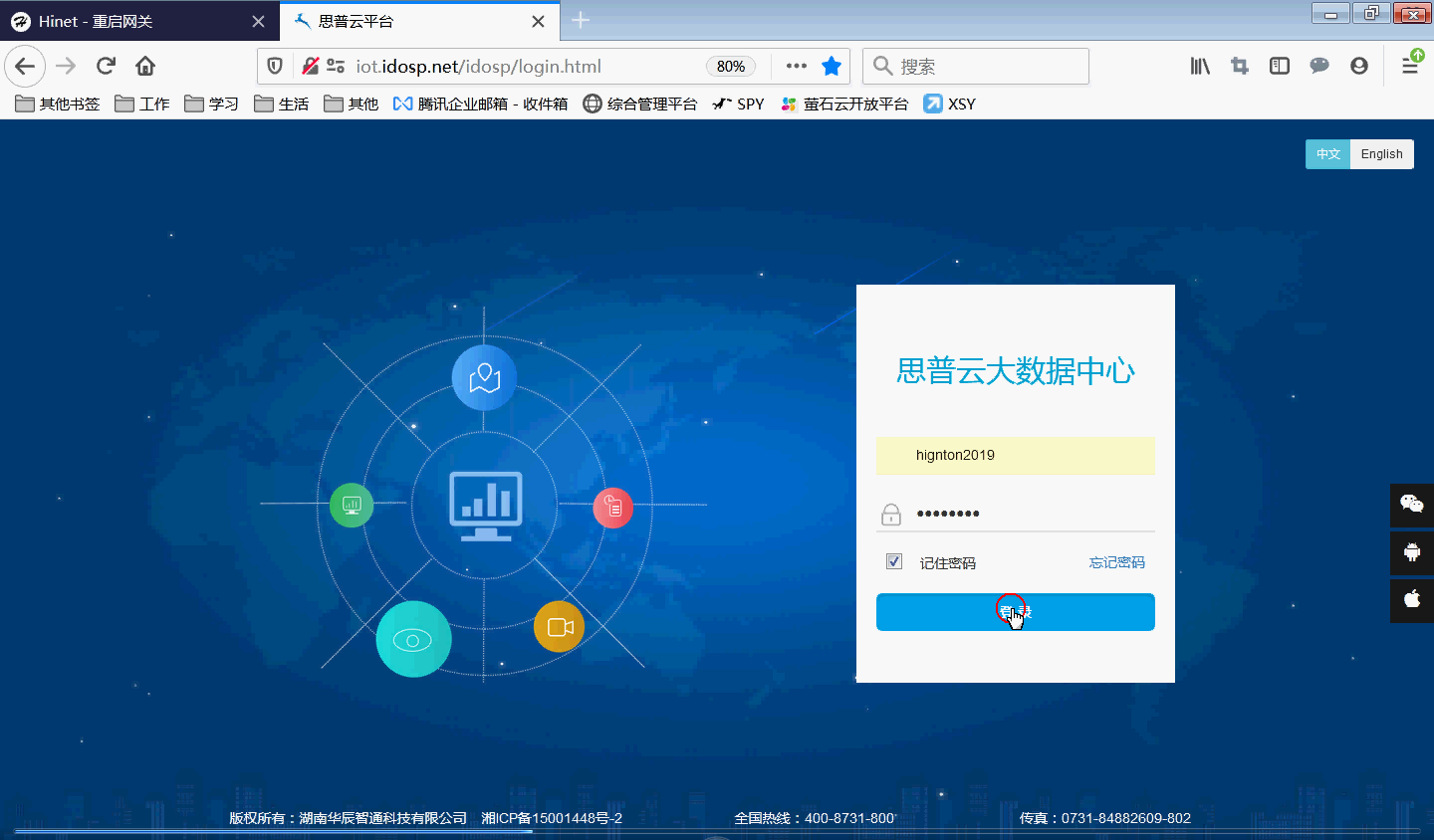

瀏覽器輸入iot.idosp.net打開思普云登錄界面，輸入思普云賬號密碼點擊【登錄。】
1、添加產品

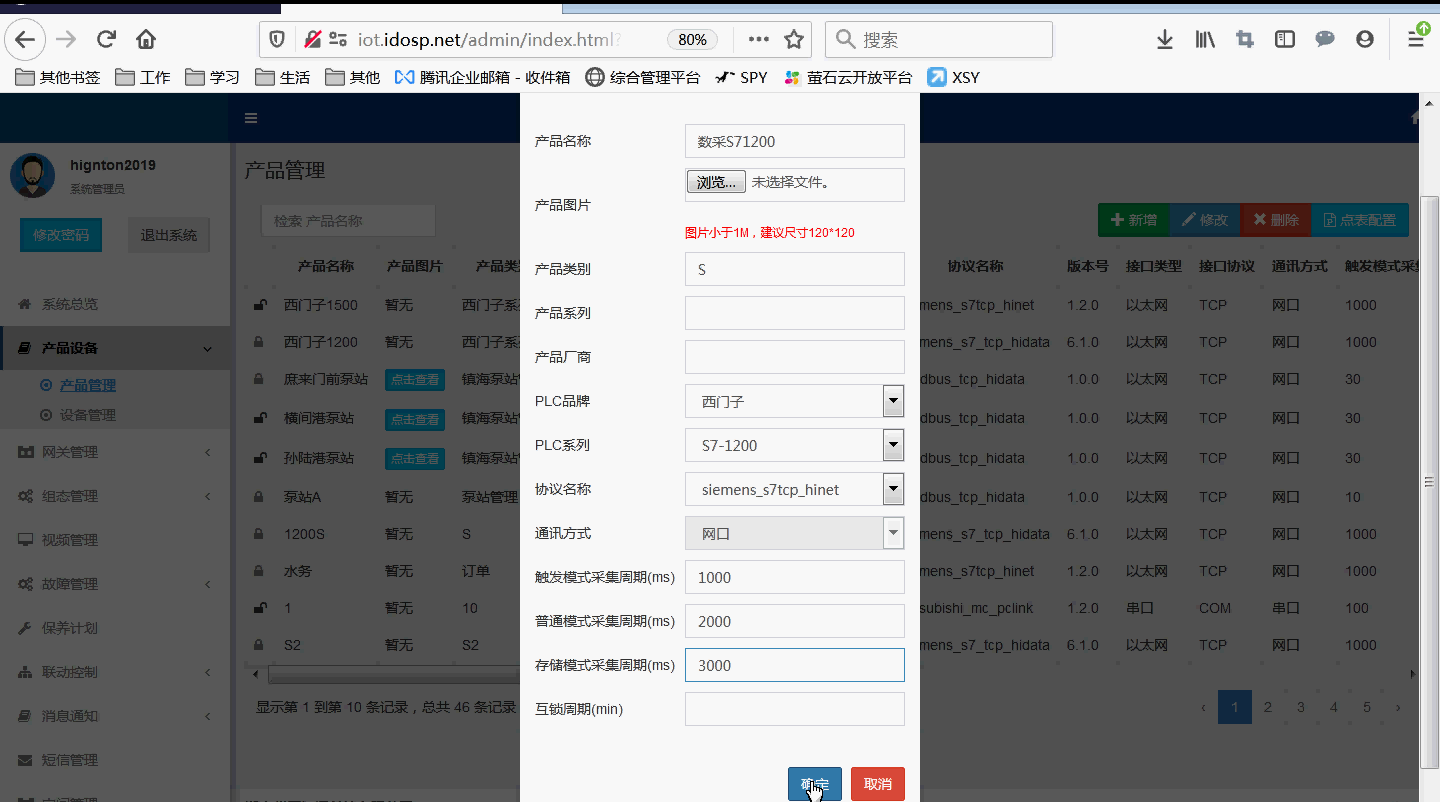

點擊產品設備-產品管理，點擊【新增】，紅框?yàn)楸靥铐?xiàng)，
|
產品名稱、產品類別 |
PLC品牌、PLC系列、協議名稱 |
觸發模式采集周期 |
普通模式采集周期 |
存儲模式采集周期 |
|
自定義 |
根據PLC選擇 |
打開實時數據界面時按觸摸模式采集周期采集數據，設置1000ms表示1秒采集一次。目的是為節省流量 |
只要網關聯網成功，并與PLC正常連接。實時數據就會按普通模式采集周期一直采集 |
在普通模式的基礎上加了存儲功能，需要?dú)v史數據或需要設置報警參數，則必須開啟存儲模式采集周期 |
配置點表

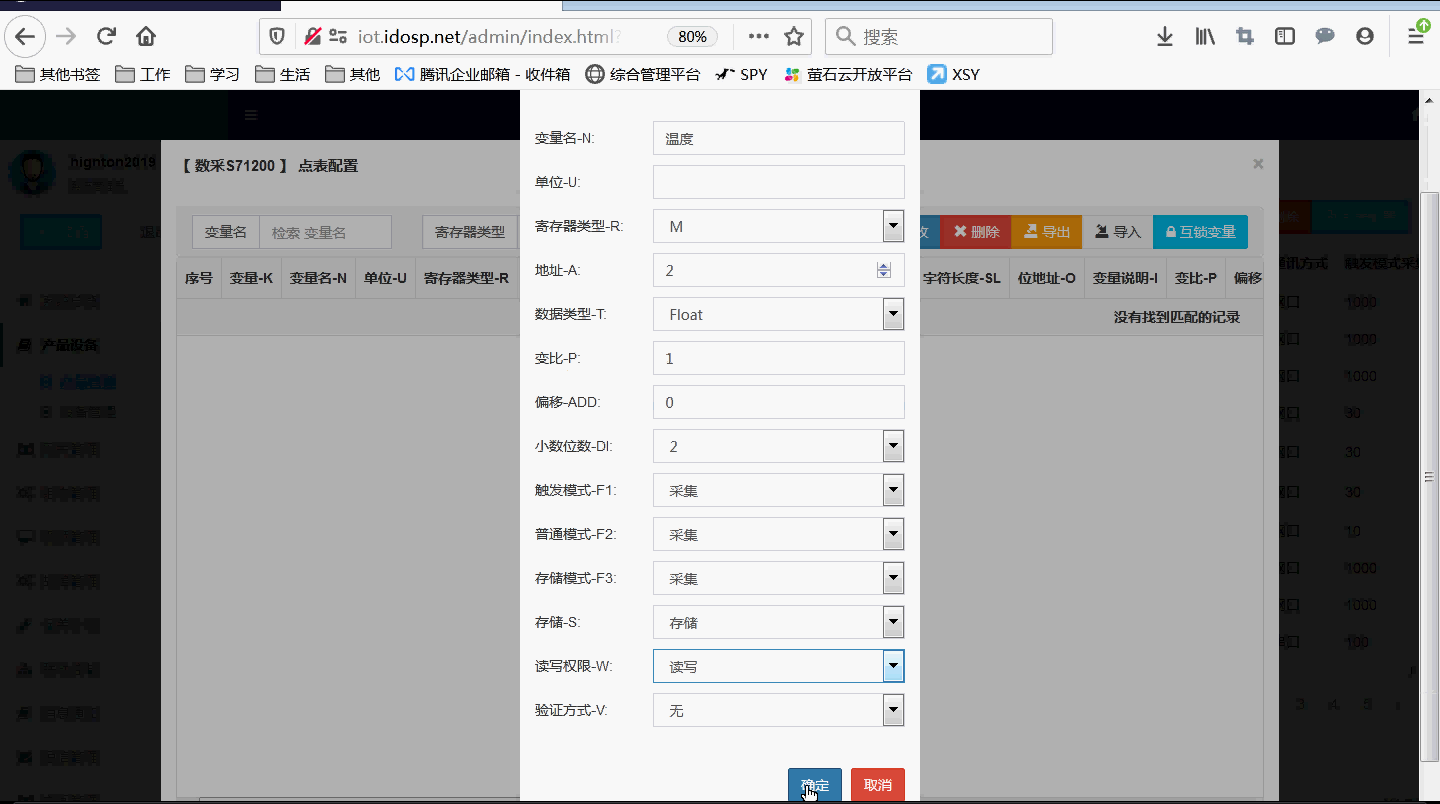

選擇產品點擊【點表配置】，點擊【新增】，點表根據PLC程序里的變量配置，
|
變量名、單位 |
寄存器類型、地址、數據類型 |
變比、偏移 |
觸發模式、普通模式、存儲模式 |
讀寫權限 |
|
自定義 |
根據變量配置 |
對采集上來的數據進行乘法和加法計算，
例如，采集的原始數據為3，變比設置為10，偏移設置為2，那么平臺上實時數據顯示的最終值等于3*10+2=32 |
設置了哪一種采集模式周期，哪一種模式就選采集，
例如，觸發模式采集周期設置1000ms，則觸摸模式選采集 |
需要遠程控制變量則選“讀寫” |

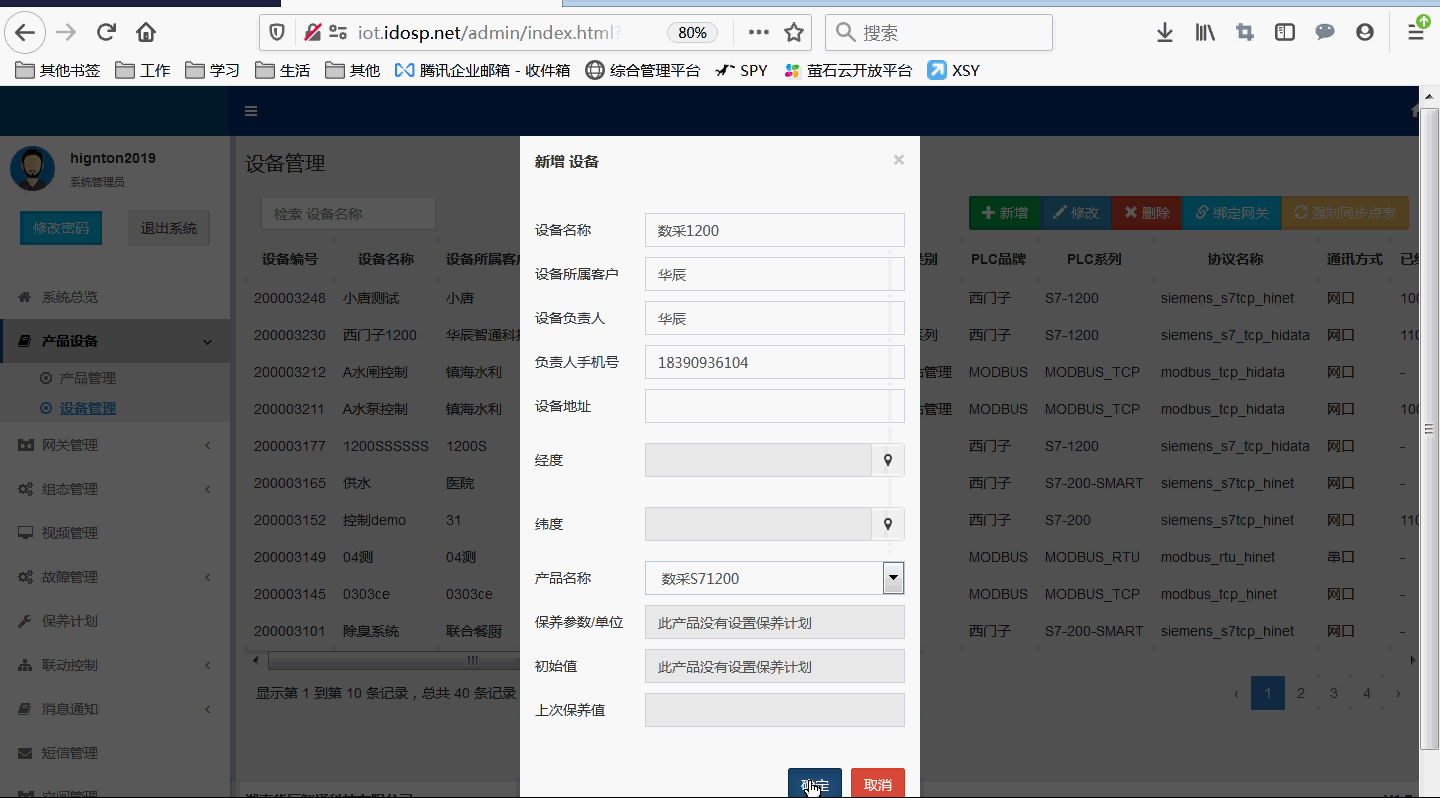

2、添加設備

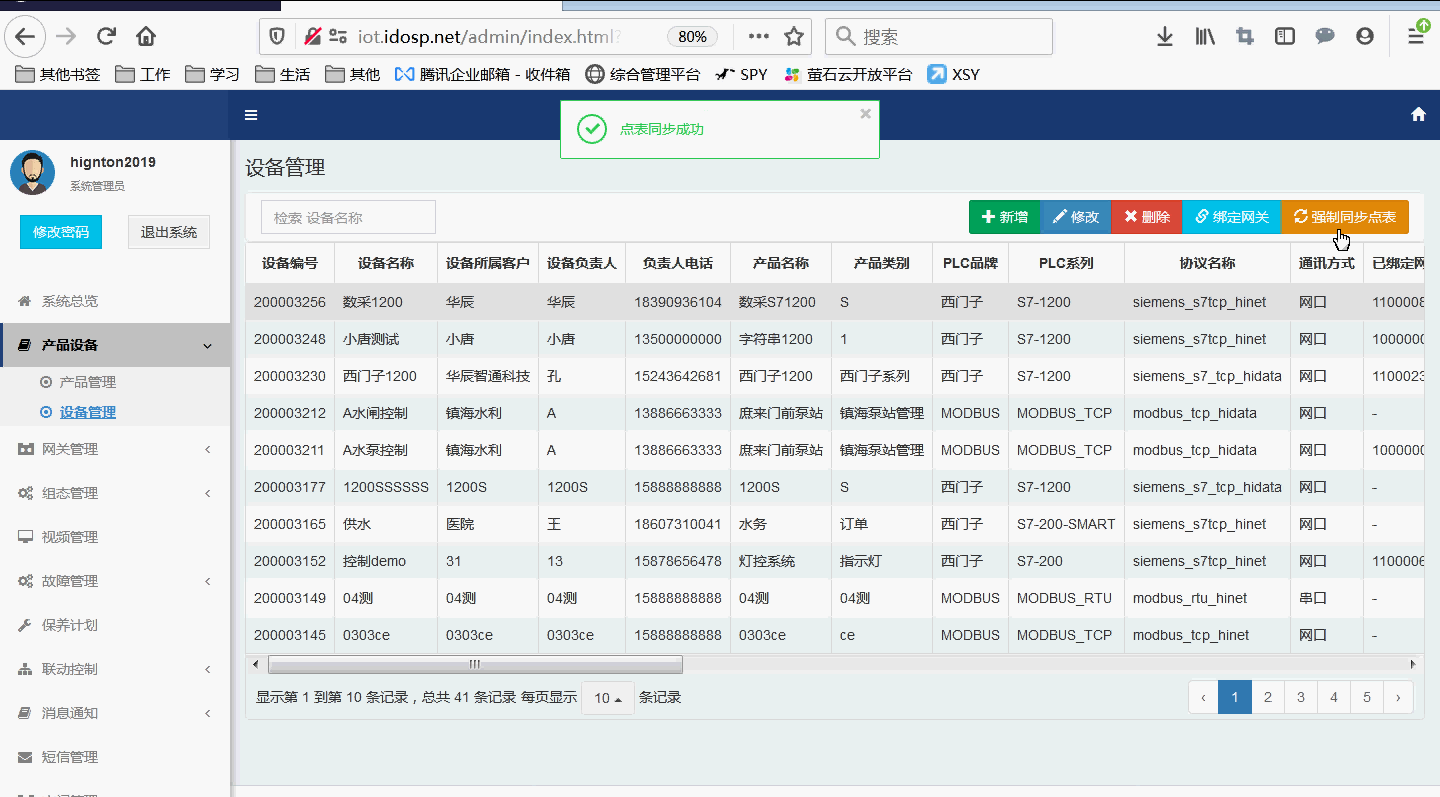

點擊產品設備-設備管理，點擊【新增】，填寫設備名稱、設備所屬客戶、設備負責人、負責人手機號，產品名稱選擇剛才添加的產品，點擊【確定】。

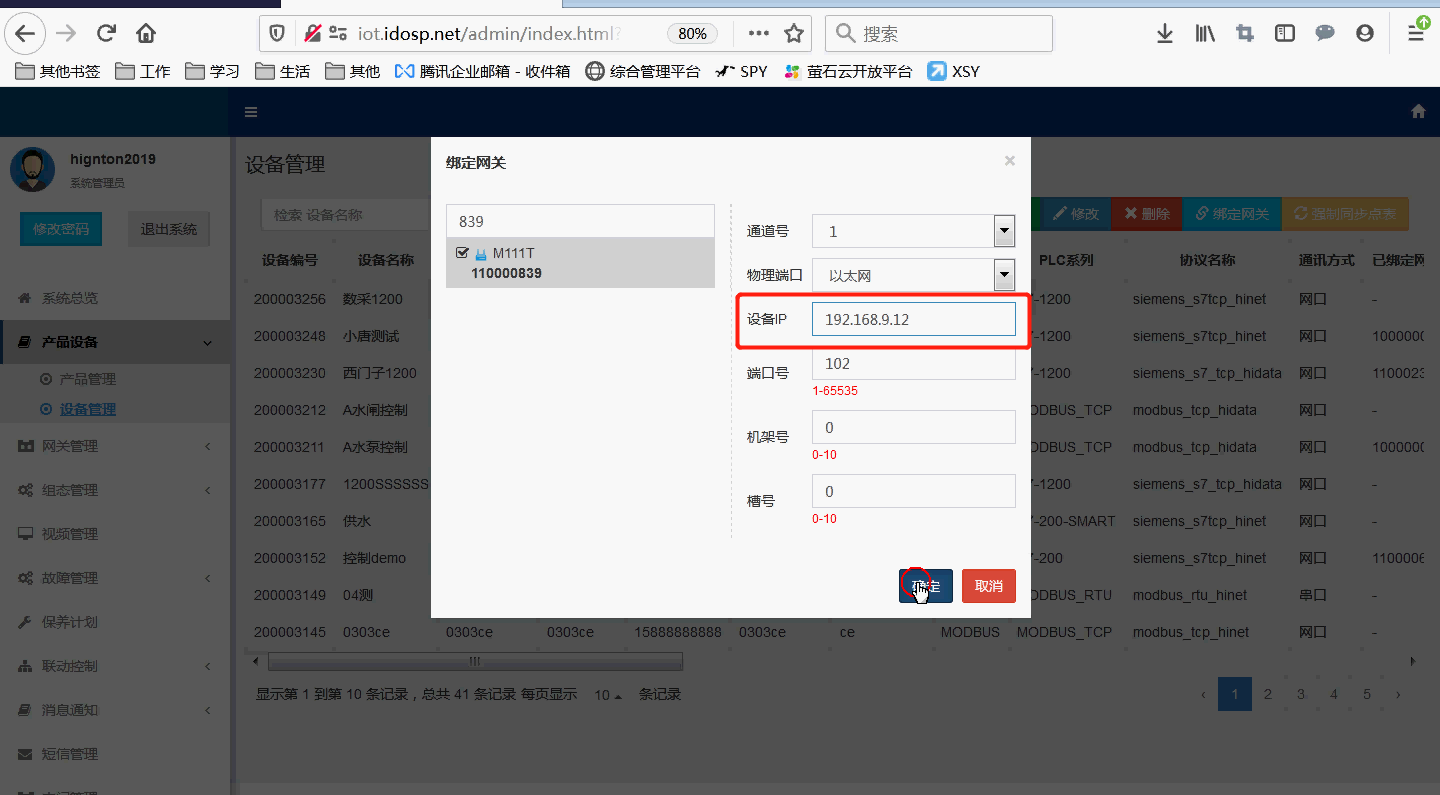

3、設備綁定工業智能網關

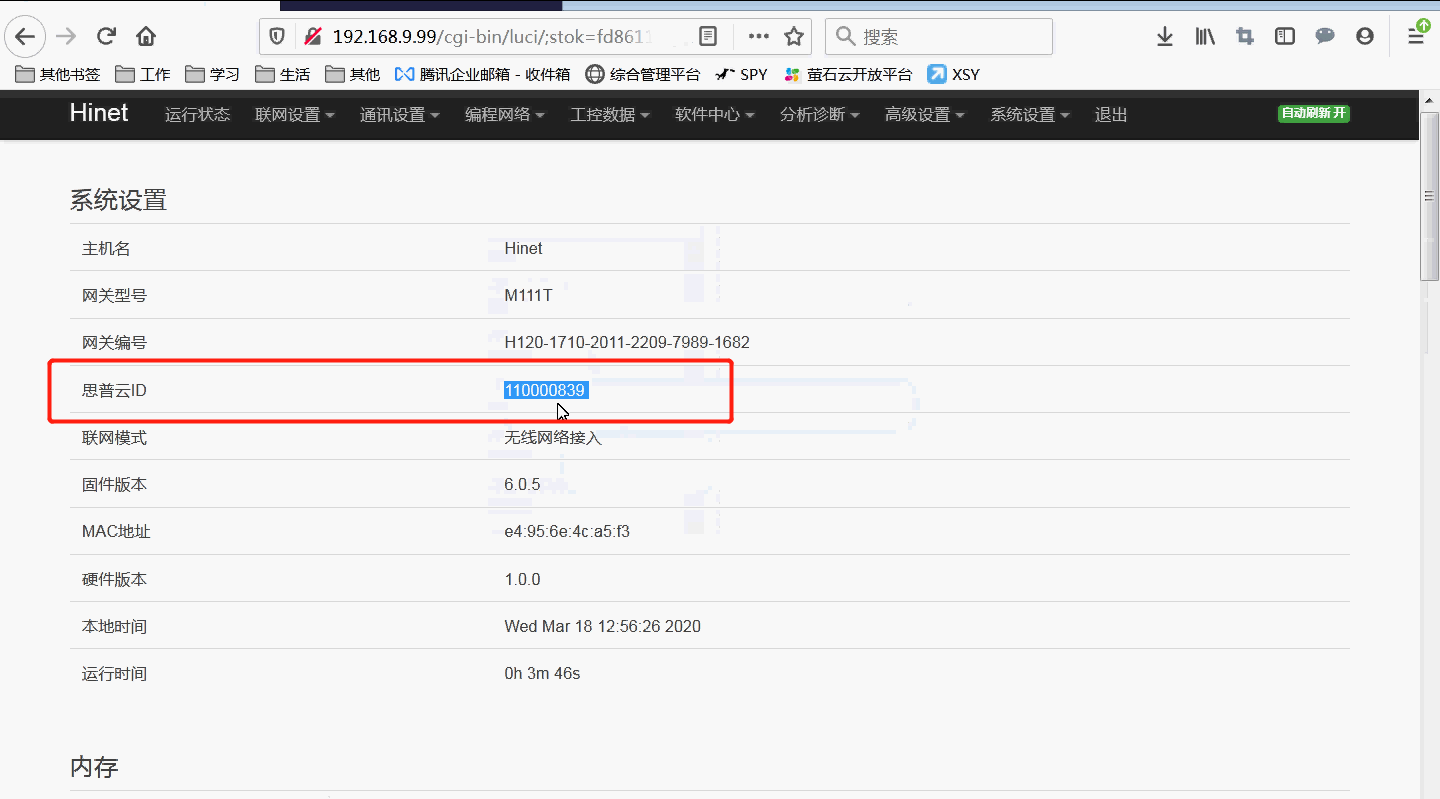

點擊【綁定網關】，選擇與PLC連接的工業智能網關，如不知道網關的思普云ID，可進網關后臺查看。
注意：設備IP填PLC的IP，且PLC的IP要與
工業智能網關LAN口IP在同網段，此處網關LAN口IP為192.168.9.99，PLC的IP為192.168.9.12，都是9網段，則不需要修改網關LAN口IP。
如需修改可在網關后臺點擊“通訊設置-LAN設置”，修改IPv4地址。

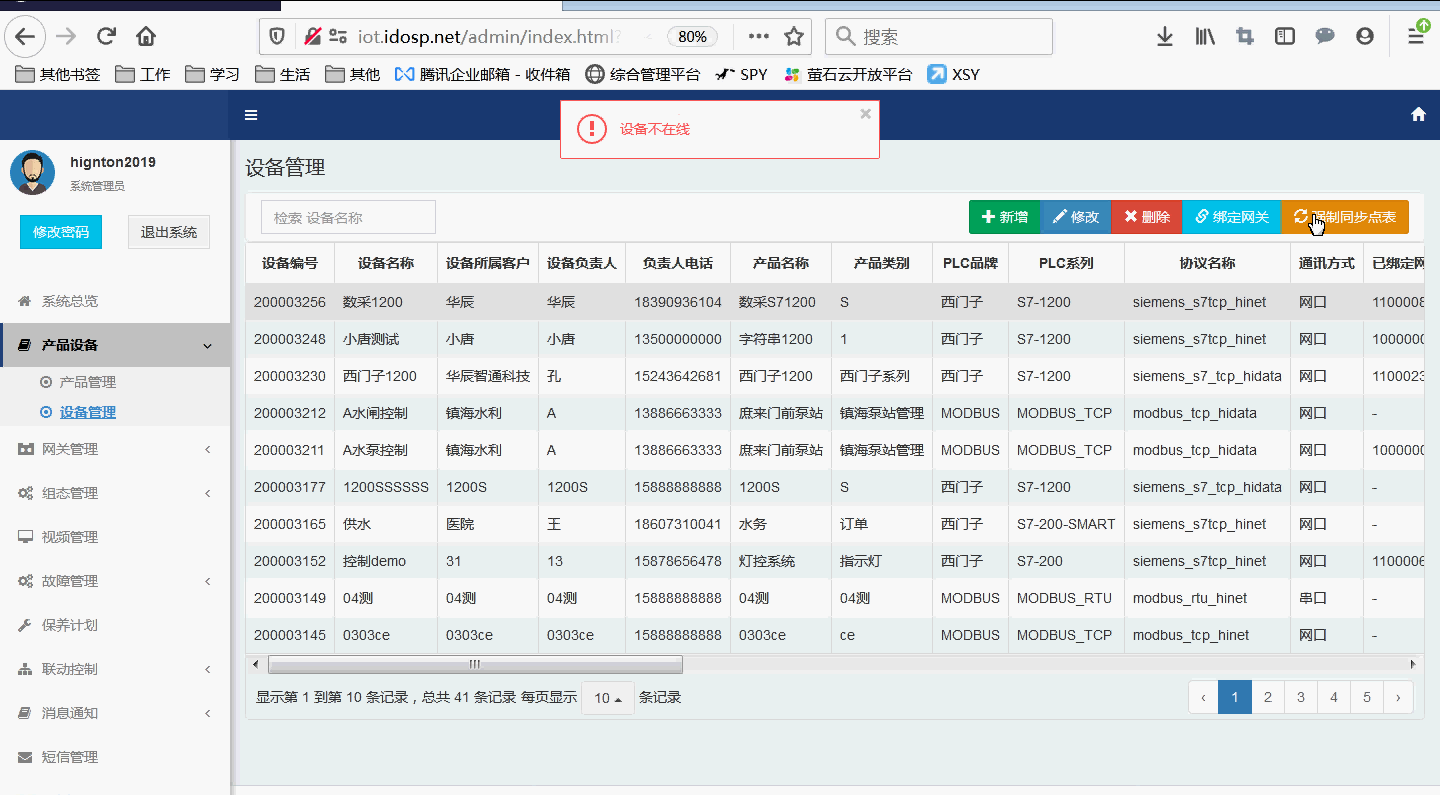

4、強制同步點表
綁定網關后，網關會自動同步點表并重啟網關，立即點擊強制同步點表會提示“設備不在線”，待網關自動重啟完再【強制同步點表】。

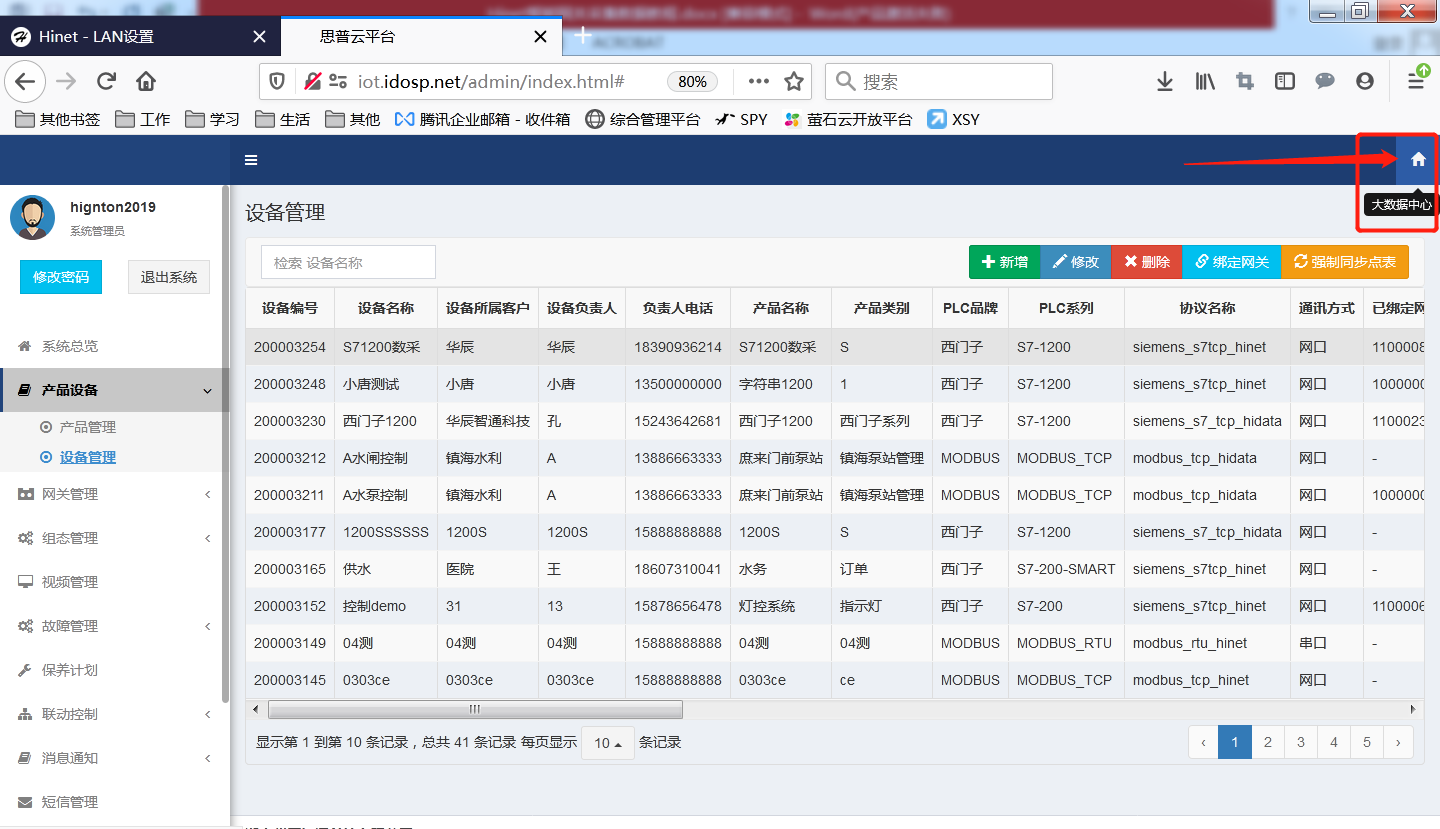

5、查看實時數據

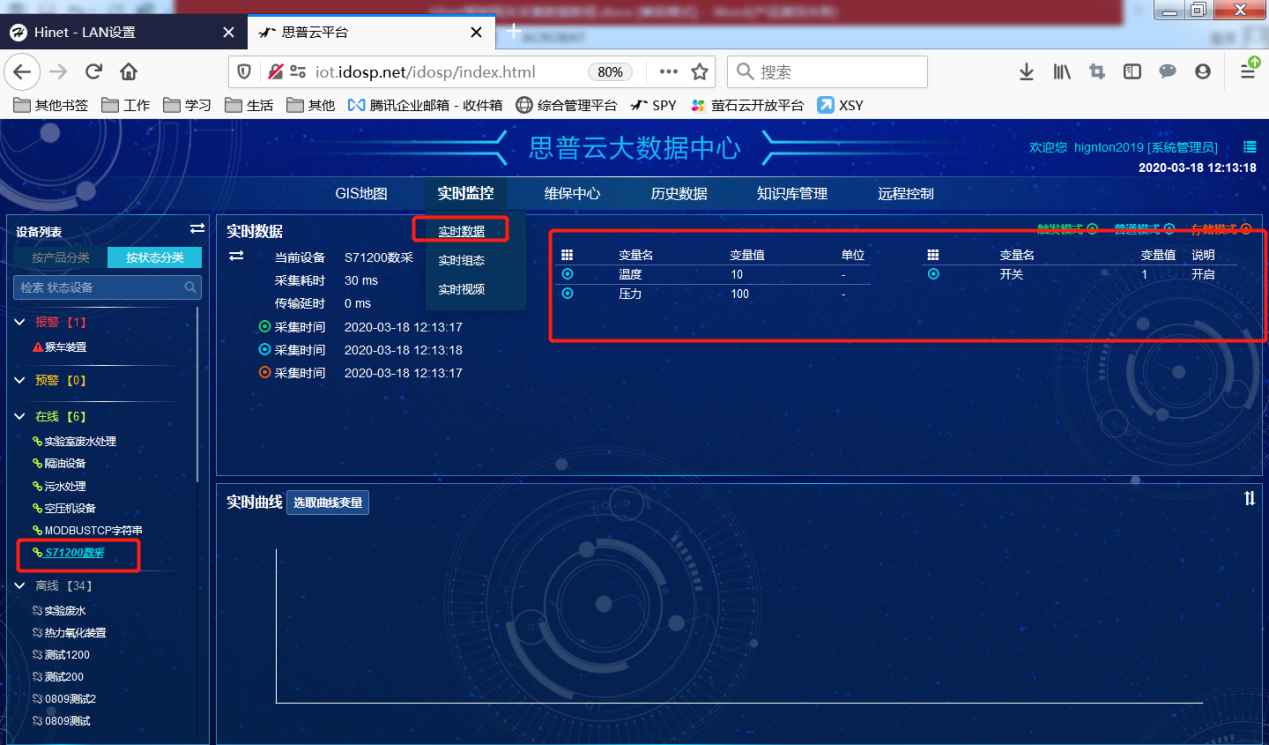

點擊網頁右上角大數據中心圖標進思普云大數據中心查看實時數據，點擊“實時監控-實時數據”查看數據。

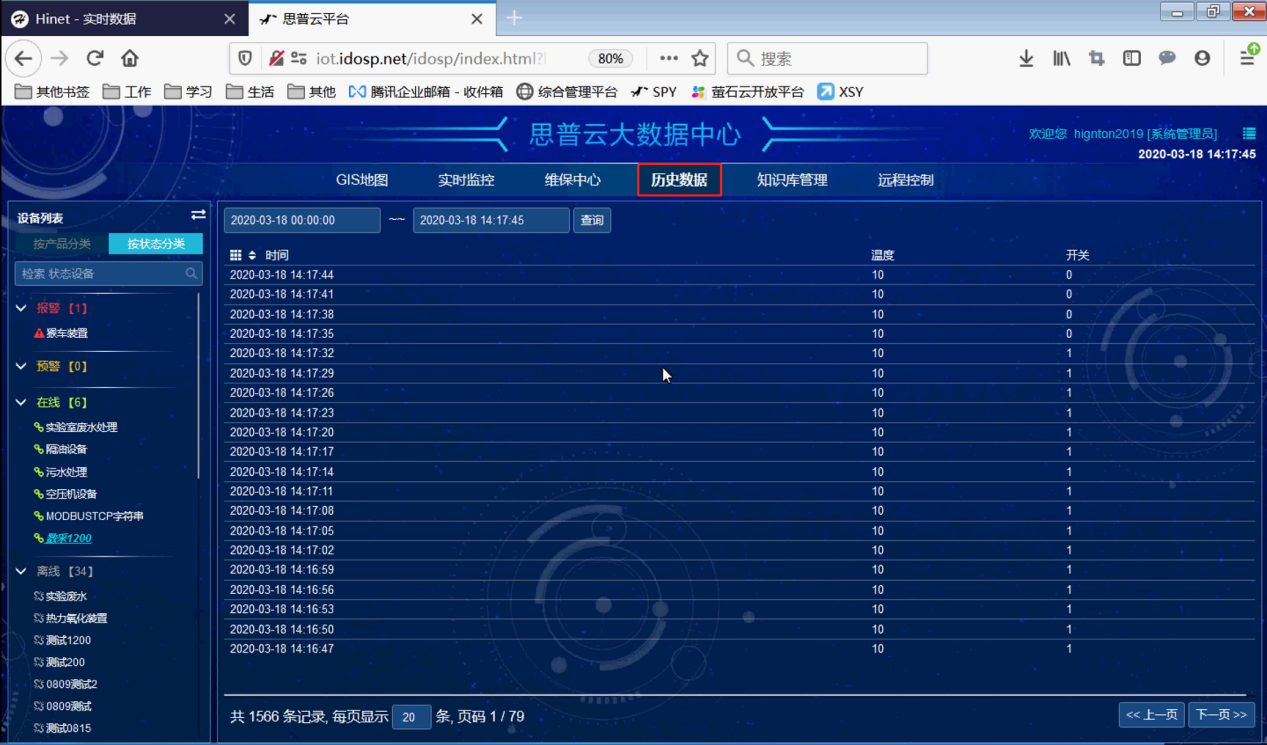

點擊“歷史數據”——“數據展示”，查看歷史記錄

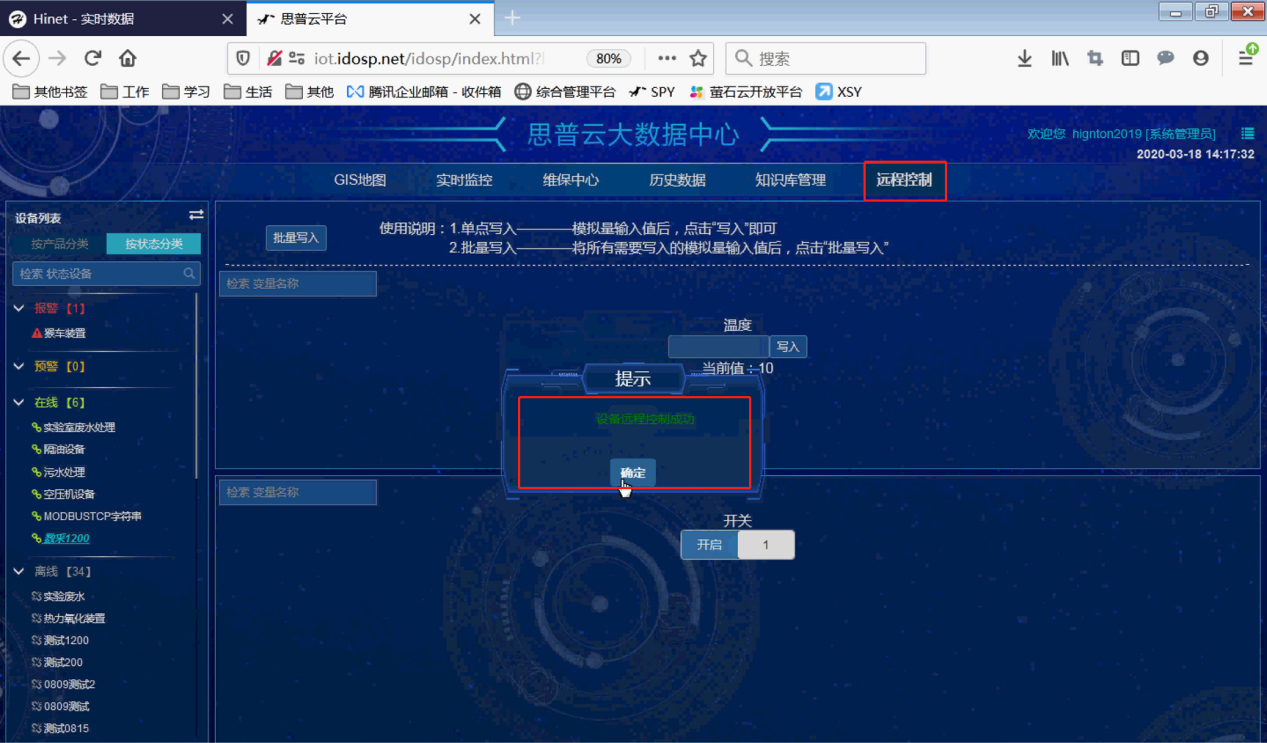

點擊“遠程控制”，“0表示開啟，1表示關閉”
